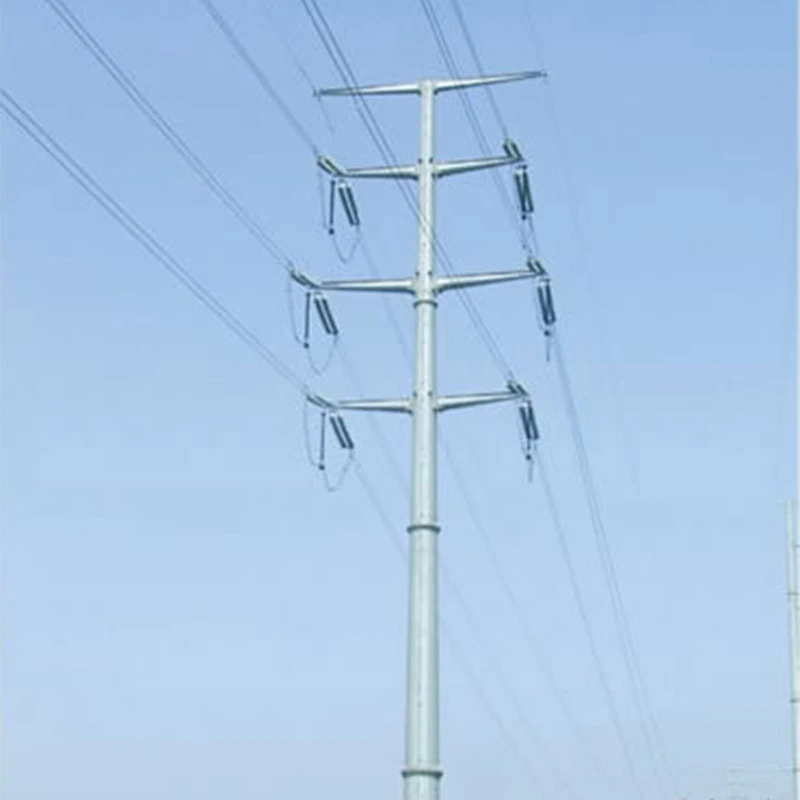

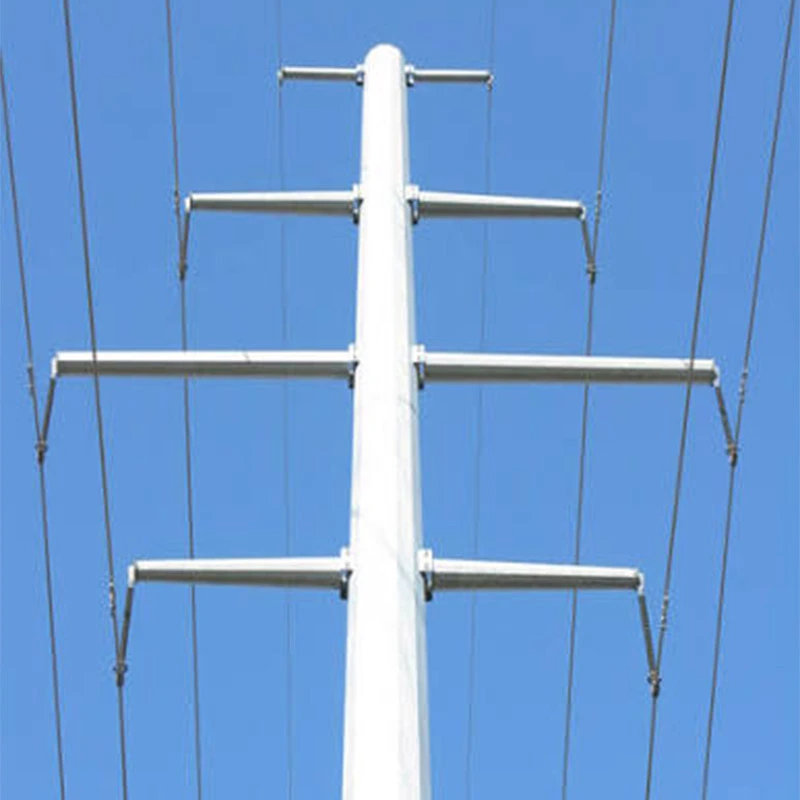

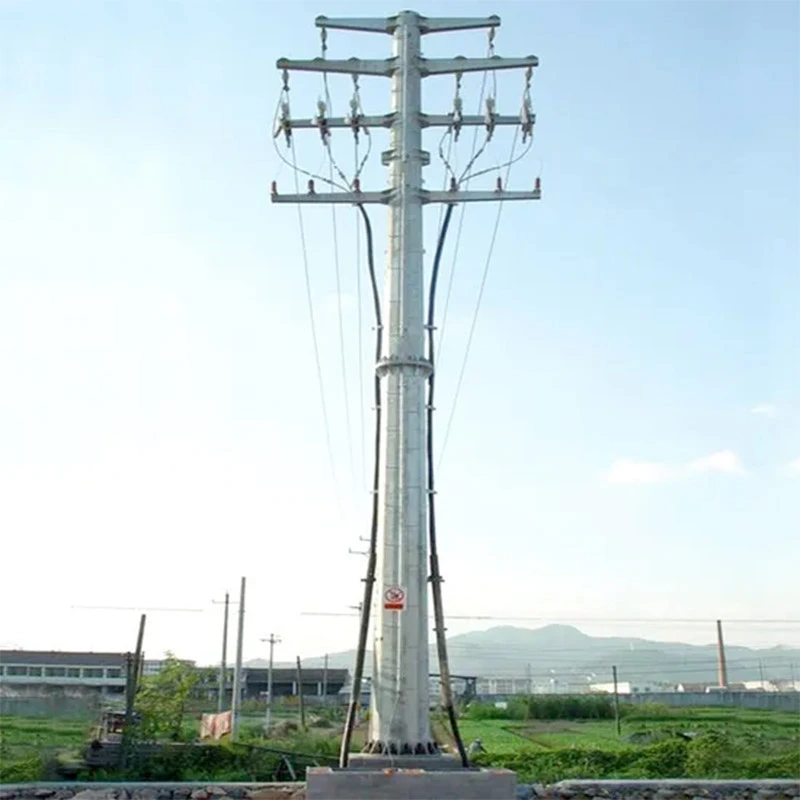

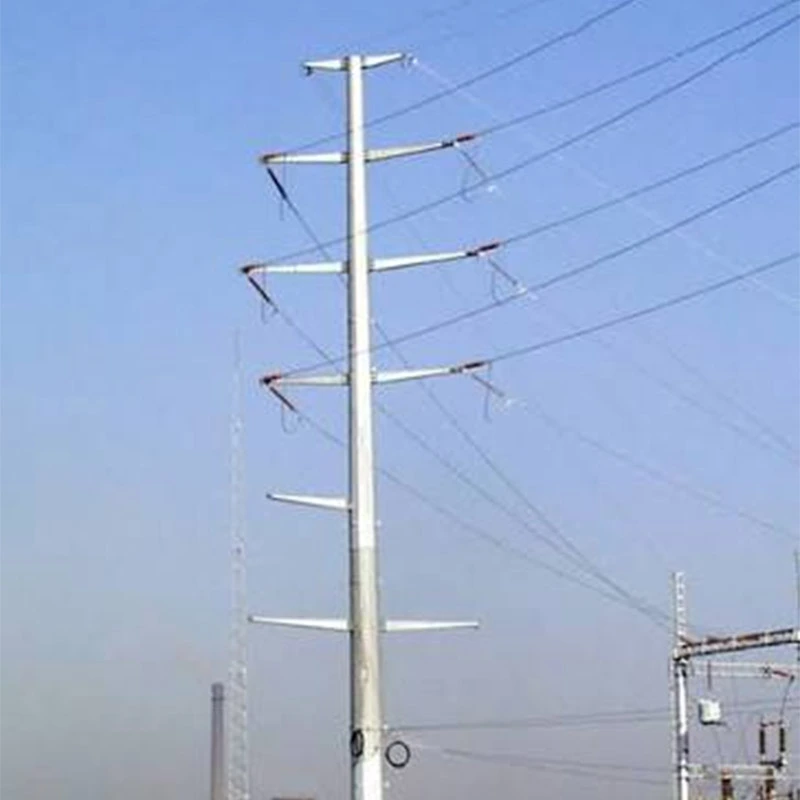

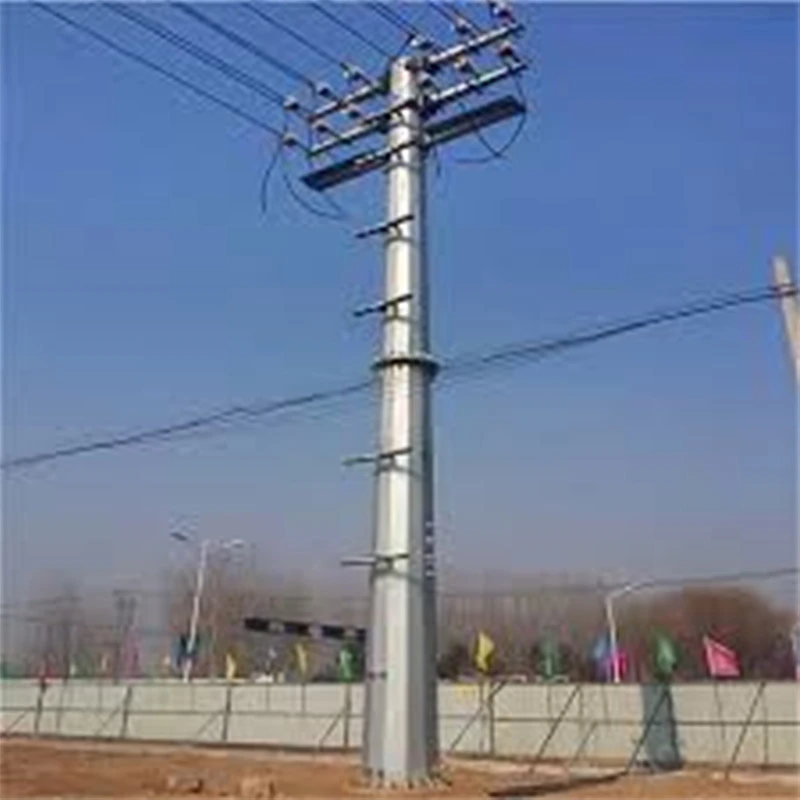

Tubular Steel Tension Tower

ຜະລິດຕະພັນທັງຫມົດປະຕິບັດຕາມມາດຕະຖານ EN 1090 ແລະ EN 10025 ເອີຣົບ, ກວດສອບໂດຍບົດລາຍງານການທົດສອບຂອງພາກສ່ວນທີສາມທີ່ໄດ້ຮັບອະນຸຍາດ ຈາກ SGS ແລະ TÜV. ການກວດກາວັດຖຸດິບຢ່າງເຂັ້ມງວດ ແລະ ກວດກາຄຸນນະພາບຜະລິດຕະພັນສຳເລັດຮູບໄດ້ຖືກຈັດຕັ້ງປະຕິບັດຕະຫຼອດ ການ​ຜະ​ລິດ​ເພື່ອ​ຮັບ​ປະ​ກັນ​ການ​ປະ​ຕິ​ບັດ​ການ​ຕ້ານ​ການ corrosion ໃນ​ໄລ​ຍະ​ຍາວ​ແລະ​ຄວາມ​ເຂັ້ມ​ແຂງ​ກົນ​ຈັກ​. ພວກເຮົາມີໂຄງການທົ່ວໂລກທີ່ອຸດົມສົມບູນ ປະສົບການ, ມີການສະຫນອງ towers ຄວາມເຄັ່ງຕຶງເຫຼັກທໍ່ສໍາລັບໂຄງການສາຍສົ່ງ overhead ຫຼາຍ 220kV-500kV ໃນທົ່ວເອີຣົບ, ອາຊີກາງ ແລະພາກພື້ນອື່ນໆ. ເຫມາະສໍາລັບການຫັນປ່ຽນເສັ້ນພາກມຸມ, ເບກຄວາມດັນສາຍ ແລະ​ການ​ຕິດ​ຕັ້ງ​ພາກ​ສະ​ຫນາມ​, tower ນີ້​ມີ​ການ​ປະ​ກອບ​ທີ່​ສະ​ດວກ​ແລະ​ຄ່າ​ໃຊ້​ຈ່າຍ​ບໍາ​ລຸງ​ຮັກ​ສາ​ຕ​່​ໍ​າ​. ການແຕ້ມຕາມແບບກຳນົດເອງ ການປຸງແຕ່ງ ແລະເອກະສານການຢັ້ງຢືນແບບຄົບຊຸດສາມາດສະໜອງໃຫ້ກົງກັບຄວາມອ່ອນໂຍນຂອງລູກຄ້າ ແລະການກໍ່ສ້າງສະຖານທີ່ ຄວາມຕ້ອງການ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກຂອງ Tubular Steel Tension Tower

ເສົາໄຟຟ້າແຮງດັນທໍ່ Tubular ຖືກນໍາໄປໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບສາຍສົ່ງແຮງດັນສູງ 220kV-500kV, ເຫມາະສໍາລັບ ພາກສ່ວນມຸມ, ຈຸດຢູ່ປາຍຍອດ, ຂ້າມແມ່ນ້ຳຂອງ-ຮ່ອມພູ, ພູມສັນຖານພູດອຍ ແລະ ເຂດສີດເກືອຊາຍຝັ່ງ, ເປັນ ພ້ອມ​ທັງ​ໂຄງການ​ຍົກ​ຍ້າຍ​ພະ​ລັງ​ງານ​ໃຫ້​ແກ່​ພື້ນຖານ​ພະລັງງານ​ລົມ ​ແລະ​ແສງ​ອາທິດ.

ສະຫນັບສະຫນູນໂດຍຄວາມສາມາດໃນການຜະລິດພາຍໃນທີ່ເຂັ້ມແຂງ, ໂຮງງານຂອງພວກເຮົາສໍາເລັດຂະບວນການຜະລິດເຕັມຮູບແບບ: ການກວດກາວັດຖຸດິບ, ການຕັດ CNC, ການເຊື່ອມໂລຫະຫຸ່ນຍົນ, ການປະກອບກ່ອນ, ການຈຸ່ມຮ້ອນ galvanizing ແລະຜະລິດຕະພັນສໍາເລັດຮູບ ການ​ທົດ​ສອບ​, ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ຜະ​ລິດ​ທີ່​ເຫມາະ​ສົມ​ຕໍ່​ຮູບ​ແຕ້ມ​ຂອງ​ລູກ​ຄ້າ​ແລະ​ຕົວ​ກໍາ​ນົດ​ການ​ໂຫຼດ​ເວັບ​ໄຊ​.

ການຮັບປະກັນຄຸນນະພາບຢ່າງເຂັ້ມງວດກວມເອົາທຸກຂັ້ນຕອນການຜະລິດ. ການເຊື່ອມໂລຫະທີ່ສໍາຄັນຮັບຮອງເອົາການທົດສອບທີ່ບໍ່ທໍາລາຍ. ຜະລິດຕະພັນປະຕິບັດຕາມ ດ້ວຍມາດຕະຖານ EN 1090, EN 10025, ພ້ອມກັບບົດລາຍງານການສອບເສັງຂອງພາກສ່ວນທີສາມທີ່ມີໃບອະນຸຍາດ SGS ແລະTÜV ກວມເອົາ ຄວາມເຂັ້ມແຂງກົນຈັກແລະປະສິດທິພາບຕ້ານການ corrosion.

ພິສູດແລ້ວໃນຫຼາຍໂຄງການສາຍສົ່ງຕ່າງປະເທດ, towers prefabricated ເຫຼົ່ານີ້ເຮັດໃຫ້ erection ໄດ້ໄວແລະຕ່ໍາ. ການບໍາລຸງຮັກສາ, ກົງກັນຢ່າງສົມບູນແບບ EPC ທີ່ຊັບຊ້ອນແລະຄວາມຕ້ອງການການກໍ່ສ້າງ

ຂໍ້​ມູນ​ການ​ທົດ​ສອບ​ອະ​ນຸ​ຍາດ​ແລະ​ລາຍ​ງານ​

ຫໍຄອຍເຫຼັກກ້າທໍ່ຂອງພວກເຮົາໄດ້ຮັບການຢັ້ງຢືນຈາກພາກສ່ວນທີສາມທີ່ສົມບູນແບບໂດຍ SGS ແລະ TÜV, ຢ່າງເຕັມທີ່. ບົດ​ລາຍ​ງານ​ການ​ທົດ​ສອບ​ທາງ​ດ້ານ​ຮ່າງ​ກາຍ​ທີ່​ມີ​ຢູ່​ສໍາ​ລັບ​ການ​ຍື່ນ​ສະ​ເຫນີ​ໂຄງ​ການ​. ລາຍ​ການ​ທົດ​ສອບ​ກວມ​ເອົາ​ການ​ປະ​ຕິ​ບັດ​ກົນ​ຈັກ​ວັດ​ຖຸ​ດິບ​, ການກວດກາການເຊື່ອມໂລຫະ ultrasonic ທີ່ບໍ່ທໍາລາຍ, ການປະຕິບັດການຕ້ານການກັດກ່ອນຂອງ galvanizing ຮ້ອນ, ຄວາມທົນທານຕໍ່ຂະຫນາດ ແລະ simulated ການທົດສອບການໂຫຼດໂຄງສ້າງ.

ຂໍ້​ມູນ​ການ​ທົດ​ສອບ​ທີ່​ສໍາ​ຄັນ​

1. ແຜ່ນຮອງເຫຼັກ:ຄວາມ​ເຂັ້ມ​ແຂງ​ຂອງ​ຜົນ​ຜະ​ລິດ ≥355 MPa​, ຄວາມ​ເຂັ້ມ​ແຂງ tensile 470-630 MPa​, ຜົນ​ກະ​ທົບ​ຕໍ່​ອຸນ​ຫະ​ພູມ​ຕ​່​ໍ​າ ພະລັງງານ≥34Jຢູ່ທີ່ -20 ℃.

2. galvanizing ແຊ່ຮ້ອນ:ຄວາມຫນາຂອງສັງກະສີສະເລ່ຍ ≥86 μm; ການທົດສອບການສີດເກືອພິສູດໄດ້ວ່າບໍ່ມີ rust ສີແດງ ການສ້າງຕັ້ງໃນໄລຍະຮອບວຽນ 1000 ຊົ່ວໂມງ, ຮັບປະກັນຄວາມສາມາດໃນການຕ້ານການ corrosion ກາງແຈ້ງໃນໄລຍະຍາວ.

3. ການເຊື່ອມໂລຫະ:100% ການກວດກາ NDT ultrasonic, ບໍ່ມີຮອຍແຕກຫຼືຂໍ້ບົກພ່ອງຂອງ fusion ບໍ່ຄົບຖ້ວນກວດພົບ.

4. ການໂຫຼດໂຄງສ້າງ:ການທົດສອບຕົວຢ່າງເຕັມຂະຫນາດ validates ປະສິດທິພາບທີ່ຫມັ້ນຄົງພາຍໃຕ້ຄວາມໄວພະລັງງານລົມອອກແບບ ເຖິງ 45 m/s ແລະການໂຫຼດເຄືອບກ້ອນຫນັກ.

ຄູ່ມືການບໍາລຸງຮັກສາແບບປົກກະຕິສໍາລັບທໍ່ Tubular Steel Tension Tower

ຄໍາແນະນໍານີ້ກວມເອົາການກວດກາແລະບໍາລຸງຮັກສາເປັນປົກກະຕິສໍາລັບ towers ຄວາມດັນເຫຼັກທໍ່ທີ່ໃຊ້ໃນ 220kV-500kV ສາຍສົ່ງຜ່ານຫົວ, ເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພໃນໄລຍະຍາວ.

ການກວດກາພາບ ແລະໂຄງສ້າງ

ດຳ​ເນີນ​ການ​ກວດກາ​ສາຍຕາ​ເຕັມ​ບ່ອນ​ທຸກໆ 6-12 ​ເດືອນ. ກວດເບິ່ງຄວາມຜິດປົກກະຕິຂອງຮ່າງກາຍຂອງຫໍຄອຍ, ການວ່າງຫຼືຂາດ ພາກສ່ວນ, ສະຖານະການເຊື່ອມຕໍ່ທໍ່, ແລະການຕັ້ງຖິ່ນຖານຂອງພື້ນຖານ. Tighten bolts ວ່າງກັບຄ່າ torque ທີ່ກໍານົດໄວ້ໃນ ເອກະສານການທົດສອບໂຮງງານຂອງພວກເຮົາ. ປ່ຽນອົງປະກອບທີ່ເສຍຫາຍທັນທີ.

ກວດກາຕ້ານການກັດກ່ອນ

ກວດ​ກາ​ນ​ພື້ນ​ທີ່​ການ​ອາບ​ນ​້​ໍາ​ສັງ​ກະ​ສີ​. ອ້າງເຖິງມາດຕະຖານການທົດສອບທີ່ຢັ້ງຢືນ SGS: ຄວາມຫນາຂອງເຄືອບສັງກະສີທີ່ມີຄຸນວຸດທິ ≥86 μm. ສັງເກດເບິ່ງສໍາລັບການປອກເປືອກຊັ້ນສັງກະສີ, ຈຸດ rust ໂດຍສະເພາະຢູ່ seams ການເຊື່ອມໂລຫະແລະເຂດການສີດເກືອ coastal. ແຕະ ສີຕ້ານການ corrosion ຈະຕ້ອງຖືກນໍາໃຊ້ເມື່ອເກີດ rust ສີແດງ.

ການເຊື່ອມໂລຫະແລະສ່ວນຊ່ວຍກວດສອບ

ກວດສອບການເຊື່ອມໂລຫະທີ່ສໍາຄັນ; ອ້າງອິງມາດຕະຖານການທົດສອບ TÜV ultrasonic NDT ເພື່ອຈຸດຮອຍແຕກຂອງພື້ນຜິວ. ກວດ​ສອບ insulators​, fittings ແລະອຸປະກອນ earthing. ຮັບປະກັນຄວາມຕ້ານທານຂອງດິນຢູ່ພາຍໃນຄວາມຕ້ອງການຂອງການອອກແບບ.

ການຮັກສາຫຼັງສະພາບອາກາດທີ່ຮຸນແຮງ

ຫຼັງ​ຈາກ​ລົມ​ແຮງ, ນ້ຳ​ກ້ອນ​ໜັກ​ຫຼື​ແຜ່ນ​ດິນ​ໄຫວ, ດຳ​ເນີນ​ການ​ກວດ​ກາ​ຢ່າງ​ຮີບ​ດ່ວນ​ເປັນ​ພິ​ເສດ. ກວດ​ສອບ​ການ deflection tower ແລະ​ການ​ເຊື່ອມ​ຕໍ່​ ຄວາມຊື່ສັດ. ບັນທຶກການບຳລຸງຮັກສາທັງໝົດຈະຖືກຍື່ນເພື່ອຕິດຕາມ. ທີມງານດ້ານວິຊາການຂອງພວກເຮົາສະຫນອງການສະຫນັບສະຫນູນຫລັງການຂາຍ ສໍາລັບການປະເມີນສະຖານທີ່ສະລັບສັບຊ້ອນແລະການທົດແທນອົງປະກອບ.

ການຢັ້ງຢືນຂອງ Anbang Tubular Steel Tension Tower

Qingdao Anbang New Energy's tubular tension tower ມີ​ການ​ຢັ້ງ​ຢືນ​ລະ​ດັບ​ລະ​ບົບ​ທີ່​ສົມ​ບູນ​ແລະ​ລະ​ດັບ​ຜະ​ລິດ​ຕະ​ພັນ ​ເພື່ອ​ສະໜັບສະໜູນ​ໂຄງການ​ສາຍ​ສົ່ງ​ແຮງ​ດັນ​ສູງ​ທົ່ວ​ໂລກ, ​ໂດຍ​ສະ​ເພາະ​ແມ່ນ​ການ​ປະມູນ EPC ຂອງ EU ​ແລະ ອາຊີ​ກາງ.

ໂຮງງານຂອງພວກເຮົາໄດ້ຮັບການຢັ້ງຢືນດ້ວຍລະບົບການຄຸ້ມຄອງຄຸນນະພາບ ISO 9001, ລະບົບການຄຸ້ມຄອງສິ່ງແວດລ້ອມ ISO 14001 ແລະ ISO 45001 ລະບົບສຸຂະພາບແລະຄວາມປອດໄພຂອງອາຊີບ, ຮັບປະກັນການຄວບຄຸມການຜະລິດເຕັມວົງຈອນມາດຕະຖານຈາກ ວັດຖຸດິບເຂົ້າມາສູ່ການຈັດສົ່ງຜະລິດຕະພັນສໍາເລັດຮູບ.

ສໍາລັບການເຂົ້າເຖິງຕະຫຼາດເອີຣົບ, ຜະລິດຕະພັນປະຕິບັດຕາມ EN 1090-1 (EXC3) ແລະ EN 10025-2, ດ້ວຍເຄື່ອງໝາຍ CE ທີ່ອອກພາຍໃຕ້ EU CPR ລະບຽບການ, ພ້ອມກັບເອກະສານການຄວບຄຸມການຜະລິດຂອງໂຮງງານ (FPC) ທີ່ຖືກກວດສອບໂດຍ TÜV ແຈ້ງໃຫ້ອົງການTÜV SÜD. ບົດ​ລາຍ​ງານ​ການ​ທົດ​ສອບ​ພາກ​ສ່ວນ​ທີ​ສາມ​ທີ່​ມີ​ອໍາ​ນາດ​ແມ່ນ​ສະ​ຫນອງ​ໃຫ້​ໂດຍ SGS ແລະ TÜV​, ກວມ​ເອົາ​ຊັບ​ສິນ​ກົນ​ຈັກ​ເຫຼັກ​ກ້າ​, ultrasonic NDT ສໍາລັບການເຊື່ອມໂລຫະ, ຄວາມຫນາຂອງ galvanizing ອາບນ້ໍາຮ້ອນແລະການປະຕິບັດການຕ້ານການ corrosion.

ນອກ​ຈາກ​ໃບ​ຢັ້ງ​ຢືນ​ສາ​ກົນ, Anbang ເປັນ​ເຈົ້າ​ຂອງ​ໃບ​ອະ​ນຸ​ຍາດ​ການ​ຜະ​ລິດ​ແຫ່ງ​ຊາດ​ສໍາ​ລັບ​ການ 220kV-500kV ເຫຼັກ​ກ້າ​ສາຍ​ສົ່ງ towers ແລະຄຸນນະວຸດທິວິສາຫະກິດເຕັກໂນໂລຊີສູງ. ໃບຢັ້ງຢືນທັງຫມົດ, ບົດລາຍງານການທົດສອບວັດສະດຸ MTR, ການບັນທຶກການກວດກາແມ່ນ traceable ແລະ deliverable ຮ່ວມກັບສິນຄ້າສໍາລັບການທົບທວນຄືນໂຄງການແລະການຍອມຮັບ.

ຂໍ້ໄດ້ປຽບຂອງ Anbang Tubular Steel Tension Tower

ເສົາເຫຼັກກ້າທໍ່ຂອງ Anbang ສະຫນອງຄວາມເຂັ້ມແຂງທີ່ສົມບູນແບບໃນການປະຕິບັດໂຄງສ້າງ, ການຜະລິດ ຄວາມອາດສາມາດ, ການຄວບຄຸມຄຸນນະພາບ, ສະຫນັບສະຫນູນການຢັ້ງຢືນແລະການປັບຕົວໂຄງການສໍາລັບການສົ່ງໄຟຟ້າແຮງດັນສູງ 220kV-500kV ໂຄງການ.

ໃນການປະຕິບັດໂຄງສ້າງ, ການອອກແບບເຫຼັກທໍ່ກົມນໍາເອົາອັດຕາສ່ວນຄວາມເຂັ້ມແຂງຕໍ່ນ້ໍາຫນັກທີ່ສູງຂຶ້ນ. ມັນຕ້ານທານຢ່າງມີປະສິດທິພາບ ລົມແຮງ, ນ້ຳກ້ອນ ແລະແຮງສັ່ນສະເທືອນ, ເໝາະສຳລັບມຸມ, ຈຸດຈອດ, ຂ້າມແມ່ນ້ຳ ແລະແຄມຝັ່ງທະເລ. ພື້ນທີ່ສີດເກືອ. ການປິ່ນປົວ galvanizing ອາບນ້ໍາຮ້ອນຮັບປະກັນປະສິດທິພາບຕ້ານການ corrosion ໃນໄລຍະຍາວທີ່ຄາດວ່າຈະ ຊີວິດການບໍລິການເຖິງ 30-50 ປີ. ສະຫນັບສະຫນູນໂດຍສາຍການຜະລິດຢ່າງເຕັມທີ່ຂອງພວກເຮົາ, ພວກເຮົາປະຕິບັດຂັ້ນຕອນທີ່ສົມບູນ. ລວມທັງການກວດກາວັດຖຸດິບ, ການຕັດ CNC, ການເຊື່ອມໂລຫະຫຸ່ນຍົນແລະການປະກອບຜະລິດຕະພັນສໍາເລັດຮູບກ່ອນການປະກອບ. ຄຸນະພາບທີ່ເຂັ້ມງວດ ການຄວບຄຸມແລ່ນຜ່ານທຸກຂັ້ນຕອນການເຮັດວຽກ. ຜະລິດຕະພັນປະຕິບັດຕາມມາດຕະຖານ EN 1090-1 EXC3 ແລະ EN 10025-2, ສະຫນັບສະຫນູນ ໂດຍເຄື່ອງຫມາຍ CE, ພ້ອມກັບ SGS ແລະTÜV ບົດລາຍງານການທົດສອບພາກສ່ວນທີສາມກວມເອົາຊັບສິນກົນຈັກ, ultrasonic NDT ການກວດກາການເຊື່ອມໂລຫະແລະການທົດສອບການຕ້ານການ corrosion.

ພວກເຮົາສະຫນັບສະຫນູນການຜະລິດທີ່ກໍາຫນົດເອງໂດຍອີງໃສ່ຮູບແຕ້ມຂອງລູກຄ້າ. ດ້ວຍປະສົບການໂຄງການ EPC ຕ່າງປະເທດທີ່ອຸດົມສົມບູນ, ພວກເຮົາສະຫນອງໃຫ້ສໍາເລັດ ເອກະສານການຢັ້ງຢືນ, ບົດລາຍງານ MTR ແລະການສະຫນັບສະຫນູນດ້ານເຕັກນິກ, ການສ້າງສະຖານທີ່ງ່າຍແລະຫຼຸດລົງ. ຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຂັ້ນຕອນຕໍ່ມາ.
