ໂຮງງານ Tangent Tower ທົນທານໃນປະເທດຈີນ

​ໃນ​ຖາ​ນະ​ເປັນ​ຫໍ​ສາຍ​ສົ່ງ​ສາຍ​ສົ່ງ​ທາງ​ເທິງ​ຂອງ​ກະ​ດູກ​ສັນ​ຫຼັງ​ຫຼັກ, ຫໍ​ສາຍ​ກົງ​ກວມ​ເອົາ​ຫຼາຍ​ກວ່າ 80% ຂອງ​ຈຳ​ນວນ​ເສົາ​ສົ່ງ​ທັງ​ໝົດ​ໃນ​ເຄືອ​ຂ່າຍ. ມັນແມ່ນປະເພດຫໍຄອຍພື້ນຖານທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງທີ່ສຸດໃນໂຄງລ່າງລະບົບຕາຂ່າຍໄຟຟ້າ, ການສົ່ງໄຟຟ້າຂອງໂຮງງານພະລັງງານໃຫມ່, ແລະໂຄງການຍົກລະດັບຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງ-ຊົນນະບົດ.

Qingdao Anbang ພະລັງງານໃຫມ່, ອີງໃສ່ພື້ນຖານການຜະລິດໂຄງປະກອບການເຫຼັກກ້າ Shandong ແລະການສະສົມເຕັກໂນໂລຢີຂອງວິສາຫະກິດເຕັກໂນໂລຢີສູງແຫ່ງຊາດ, ມີສ່ວນຮ່ວມຢ່າງເລິກເຊິ່ງໃນການຄົ້ນຄວ້າແລະການຜະລິດຂອງລະບົບຕ່ອງໂສ້ອຸດສາຫະກໍາໂຄງສ້າງເຫຼັກກ້າທັງຫມົດ.

ໂຮງງານຜະລິດຂອງພວກເຮົາໄດ້ພັດທະນາຊຸດແຮງດັນເຕັມຮູບແບບຂອງຜະລິດຕະພັນ tower steel ມຸມຊື່, ກວມເອົາເງື່ອນໄຂການສົ່ງໄຟຟ້າຕົ້ນຕໍຂອງ 35kV, 110kV, 220kV, ແລະ 330kV, ລວມທັງ tower ທຸກປະເພດເຊັ່ນ: Gan-shaped, goblet-shaped, owl-shaped, ແລະram-horn-shaped designs.

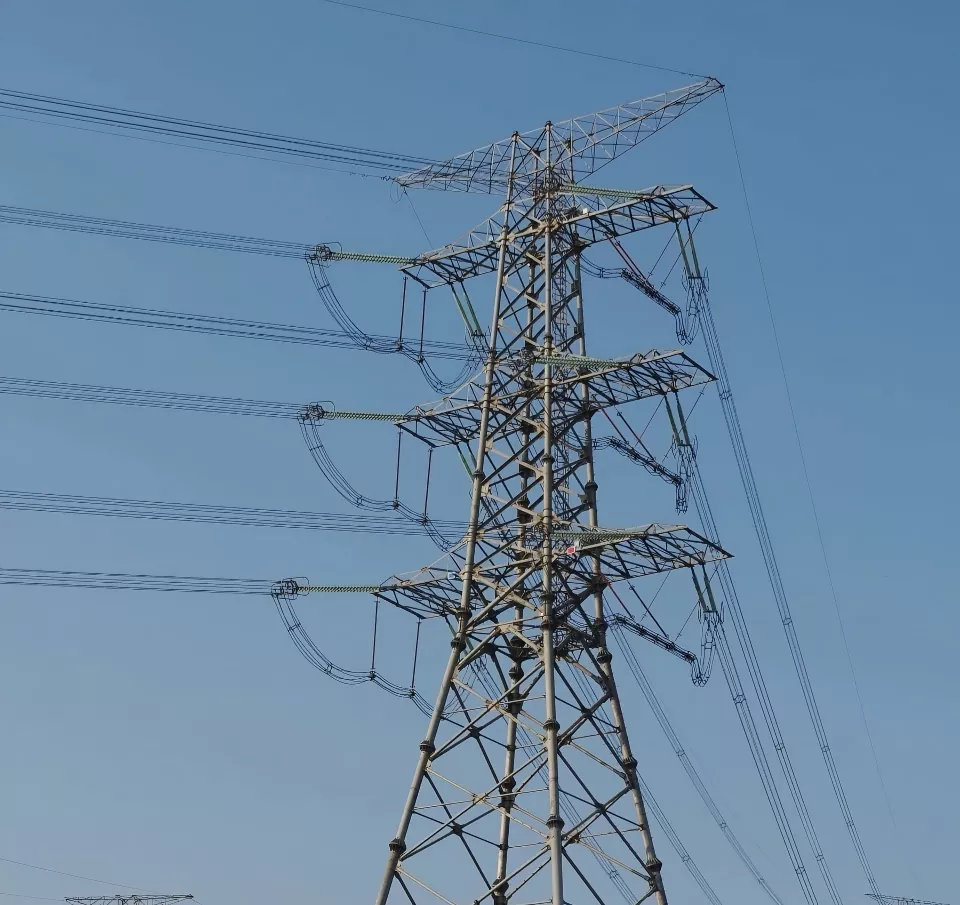

Tangent Tower ແມ່ນຫຍັງ?

Anbang Tangent Towers ຖືກຕັ້ງເປັນໂຄງສ້າງທີ່ຮັບຜິດຊອບສະເພາະສໍາລັບພາກສ່ວນສາຍສົ່ງກົງ, ພຽງແຕ່ຮັບຜິດຊອບນ້ໍາຫນັກຂອງ conductors ແລະສາຍດິນ, ການໂຫຼດຂອງກ້ອນ, ແລະລົມອອກຕາມລວງນອນ, ໂດຍບໍ່ມີການທົນທານຕໍ່ຄວາມກົດດັນຕາມລວງຍາວແລະຄວາມເຄັ່ງຕຶງຂອງສາຍ.

ສຸມໃສ່ການອອກແບບກົນຈັກ truss ້ໍາຫນັກເບົາ, ສະພາບອາກາດຕ້ານ corrosion ທົນທານຕໍ່ທຸກສະພາບດິນຟ້າອາກາດ, ການເພີ່ມປະສິດທິພາບໂຄງສ້າງທີ່ຊັດເຈນ, ແລະການກໍ່ສ້າງແລະການບໍາລຸງຮັກສາສະດວກ, ພວກເຂົາສາມາດປັບຕົວເຂົ້າກັບສະຖານະການພື້ນຖານໂຄງລ່າງທີ່ຫຼາກຫຼາຍເຊັ່ນ: ທົ່ງພຽງ, ເນີນພູ, ພູເຂົາ, ສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນສູງ coastal ແລະສີດເກືອ, ແລະສວນສາທາລະພະລັງງານໃຫມ່.

ພວກເຂົາສະຫນອງລະບົບສະຫນັບສະຫນູນໂຄງສ້າງເຫລໍກທີ່ຫມັ້ນຄົງ, ທົນທານ, ທົນທານແລະປະຫຍັດຄ່າໃຊ້ຈ່າຍສໍາລັບແລວທາງສາຍສົ່ງທາງໄກ, ພ້ອມກັນຕອບສະຫນອງຄວາມຕ້ອງການຂອງໂຄງການສໍາລັບການສົ່ງໄຟຟ້າ photovoltaic ແລະພະລັງງານລົມ, ການຫັນເປັນຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງ - ຊົນນະບົດ, ແລະເຄືອຂ່າຍໄຟຟ້າລະຫວ່າງແຂວງ, ເປັນອົງປະກອບຫຼັກຂອງລະບົບສາຍສົ່ງພະລັງງານພະລັງງານໃຫມ່.

ລະບົບການກໍານົດ Tower ເຕັມຊຸດຂອງພວກເຮົາ

1. ຊຸດທຳມະດາແຮງດັນຕໍ່າ (35kV/110kV)

ຕົ້ນຕໍແມ່ນຫໍຄອຍປະເພດແຫ້ງທີ່ມີລັກສະນະເປັນຮູບ Z ແລະແບບງ່າຍດາຍ, ມີຫໍຄອຍທີ່ມີນ້ຳໜັກໜ້ອຍ ແລະ ເບົາ, ພື້ນຖານຂະໜາດນ້ອຍ, ເໝາະສຳລັບເຄືອຂ່າຍການແຈກຢາຍໃນຕົວເມືອງ ແລະ ຊົນນະບົດ, ສາຂາສາຍສົ່ງຂອງເມືອງ, ແລະ ໂຄງການພະລັງງານໃໝ່ທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າຂະໜາດນ້ອຍໃກ້ຄຽງ.

2. ຊຸດລໍາຕົ້ນແຮງດັນສູງ (220kV/330kV)

ຫໍຄອຍປະເພດແຫ້ງ ແລະຮູບຊົງຈອກມາດຕະຖານ, ໄລຍະຫ່າງລະຫວ່າງແຂນທີ່ເໝາະສົມ ແລະ ໄລຍະການປະສານງານຂອງສນວນ, ຄວາມແຂງກະດ້າງພຽງພໍ, ເໝາະສຳລັບສາຍສົ່ງຫຼັກຂອງຕາຂ່າຍໄຟຟ້າ, ສາຍສາຍສົ່ງຂ້າມພາກພື້ນ ແລະ ສາຍສົ່ງອອກຂອງສະຖານີພະລັງງານລົມ ແລະ ແສງຕາເວັນຂະໜາດໃຫຍ່.

3. ຊຸດພິເສດທີ່ຫນາແຫນ້ນ

ຫໍຕັ້ງຊື່ແຄບ, ຫຼຸດຜ່ອນ span ຮາກ tower ແລະຮ່ອງຮອຍແລວເສດຖະກິດ, ເຫມາະສໍາລັບໂຄງການໃນເຂດທີ່ມີຊັບພະຍາກອນທີ່ດິນຈໍາກັດ, ເຂດທີ່ຢູ່ອາໄສໃກ້ຄຽງ, ແລະແລວທາງນິເວດຈໍາກັດ; ຍັງເຂົ້າກັນໄດ້ກັບເງື່ອນໄຂການຫັນເປັນມຸມຂະຫນາດນ້ອຍແລະເລັກນ້ອຍ, ເພີ່ມຄວາມຍືດຫຍຸ່ນໃນການຈັດວາງເສັ້ນ.

4. ຕົວກໍານົດໂຄງສ້າງທົ່ວໄປ

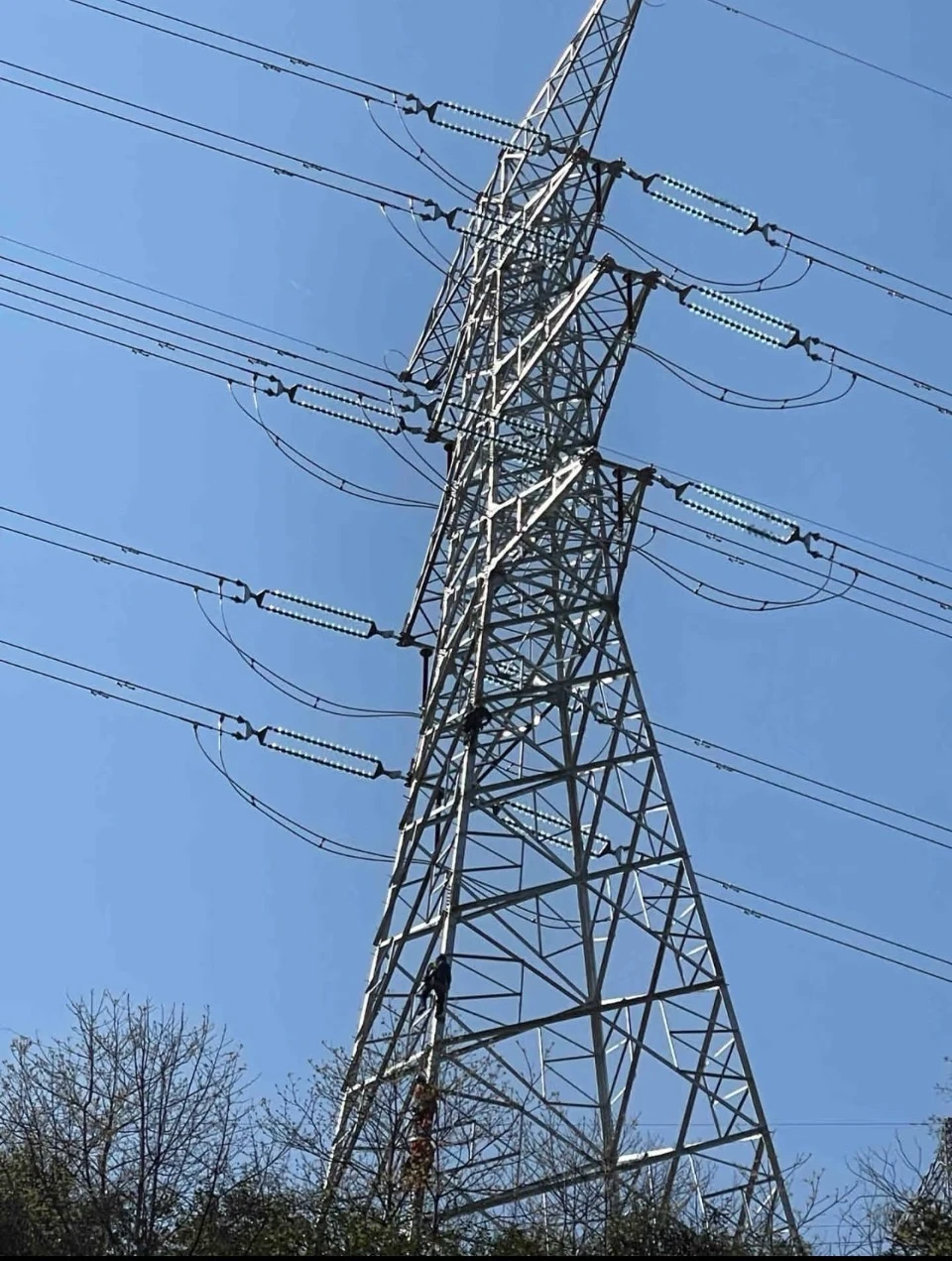

ວັດສະດຸຕົ້ນຕໍແມ່ນ Q345B ແລະ Q420 ເຫຼັກໂລຫະປະສົມທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ໂຄງສ້າງ truss ເຕັມ tower bolt-assembled, ການອອກແບບຕົວຫໍ trapezoidal tapered, ລະດັບຄວາມສູງຂອງ tower ຕັ້ງແຕ່ 18m ຫາ 75m, ເຫມາະສົມສໍາລັບຄວາມຍາວ span ທໍາມະດາຂອງ 80m ກັບ 400m, ຢ່າງເຂັ້ມງວດປະຕິບັດຕາມມາດຕະຖານອຸດສາຫະກໍາເຫຼັກ 5 ເສັ້ນ GB50 ແລະ Transmission GB50. ການຜະລິດແລະການຜະລິດ.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

(1) ການເພີ່ມປະສິດທິພາບໂຄງສ້າງ

ອີງໃສ່ເຕັກໂນໂລຊີຈໍາລອງໂຄງສ້າງອົງປະກອບ finite ແລະການວິເຄາະ, ພາກສ່ວນຂ້າມ, ການຈັດວາງວັດສະດຸ inclined ແລະຄວາມກົດດັນຮ່ວມກັນຂອງຮ່າງກາຍ tower ໄດ້ຖືກ optimized ໃນພື້ນທີ່ທັງຫມົດ, ການປະຖິ້ມການອອກແບບອຸປະກອນການຊ້ໍາຊ້ອນແບບດັ້ງເດີມ.

ພາຍໃຕ້ເງື່ອນໄຂຂອງການຕອບສະຫນອງຄວາມຕ້ອງການໂຫຼດແຫ່ງຊາດຂອງການຕໍ່ຕ້ານລົມ, ການຕໍ່ຕ້ານແຜ່ນດິນໄຫວແລະການປົກຫຸ້ມຂອງກ້ອນ, ນ້ໍາຫນັກຕົວຂອງຕົວຫໍຄອຍໄດ້ຖືກປັບປຸງໃຫ້ດີທີ່ສຸດໂດຍ 12% ~ 18%, ເສັ້ນທາງສາຍສົ່ງຂອງແຮງດັນ truss ແມ່ນຈະແຈ້ງ, ແລະຄວາມຖືກຕ້ອງຂອງການຄວບຄຸມ deflection ແມ່ນດີກວ່າສະເລ່ຍອຸດສາຫະກໍາ.

ການເປີດຮາກຂອງພື້ນຖານແມ່ນນ້ອຍລົງ, ຈໍານວນການຂຸດດິນແລະການບໍລິໂພກຄອນກີດຫຼຸດລົງພ້ອມໆກັນ, ເຊິ່ງຫຼຸດລົງຢ່າງຫຼວງຫຼາຍໃນການຊື້ທີ່ດິນຂອງໂຄງການແລະຄ່າໃຊ້ຈ່າຍໃນການກໍ່ສ້າງທາງແພ່ງ, ແລະບັນລຸຄວາມສົມດຸນທີ່ດີທີ່ສຸດລະຫວ່າງຄວາມປອດໄພຂອງໂຄງສ້າງ, ອັດຕາການນໍາໃຊ້ວັດສະດຸແລະຄ່າໃຊ້ຈ່າຍຂອງໂຄງການ.

(2) ທົນທານຕໍ່ການກັດກ່ອນ

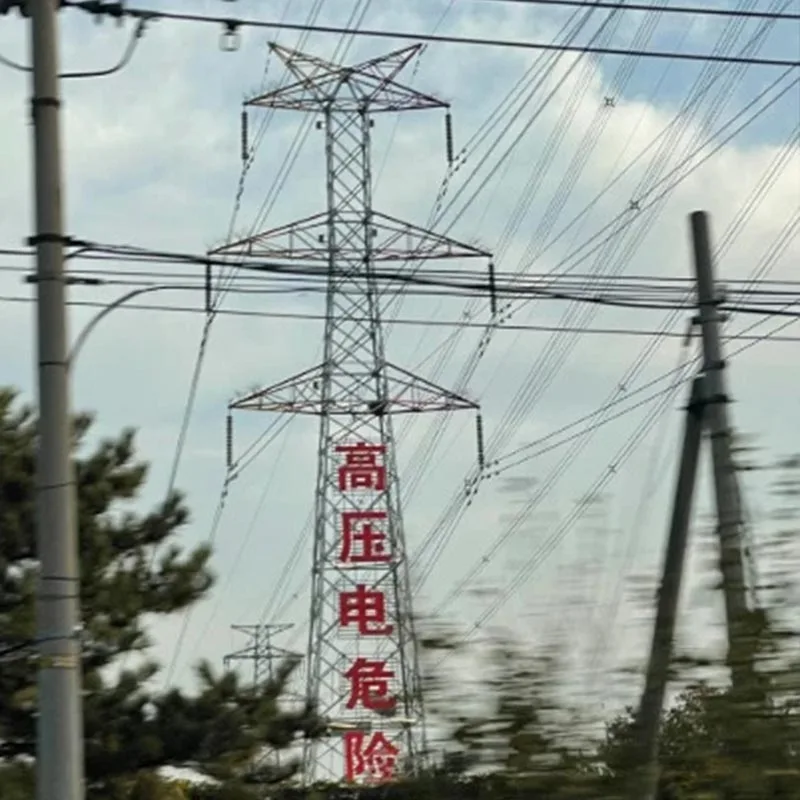

Anbang ຮັບຮອງເອົາຂະບວນການ galvanizing ຈຸ່ມຮ້ອນມາດຕະຖານແຫ່ງຊາດ.

ເຫຼັກແມ່ນ dipped ໃນພື້ນທີ່ທັງຫມົດ, ແລະຄວາມຫນາຂອງຊັ້ນສັງກະສີແມ່ນເປັນເອກະພາບແລະຫມັ້ນຄົງ≥ 85μm, ສົມທົບກັບ passivation ແລະການປິ່ນປົວການຜະນຶກ, ເພື່ອຕ້ານການສີດເກືອ coastal, ອາຊິດອຸດສາຫະກໍາແລະເປັນດ່າງ, ຄວາມຊຸ່ມຊື່ນ condensation, ຝົນ, snow ແລະ freeze-thaw ແລະ corrosion ສິ່ງແວດລ້ອມອື່ນໆ.

ຊີວິດຂອງການອອກແບບພື້ນຖານຜະລິດຕະພັນແມ່ນ 50 ປີ, ແລະຊັ້ນຕ້ານການ corrosion decays ຊ້າໃນລະຫວ່າງການໃຫ້ບໍລິການກາງແຈ້ງ, ຢ່າງຫຼວງຫຼາຍຫຼຸດຜ່ອນຄວາມຖີ່ຂອງການສ້ອມແປງສີຕໍ່ມາແລະການປະຕິບັດການກໍາຈັດ rust ແລະບໍາລຸງຮັກສາ, ຫຼຸດຜ່ອນການດໍາເນີນງານແລະການບໍາລຸງຮັກສາຂອງວົງຈອນຊີວິດທັງຫມົດ, ແລະປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມພາກພື້ນທີ່ສະລັບສັບຊ້ອນເຊັ່ນ: ຊາຍຝັ່ງ Shandong, ຄວາມຊຸ່ມຊື່ນສູງໃນນ້ໍາ, ແລະຄວາມເຢັນຮ້າຍແຮງແລະນ້ໍາກ້ອນໃນພາກເຫນືອ.

(3) ໂຄງສ້າງສິດທິບັດຄວາມປອດໄພທີ່ພັດທະນາຕົນເອງ

ພ້ອມກັບໂຄງສ້າງທີ່ມີສິດທິບັດຕ້ານການປີນຂຶ້ນໃໝ່ຂອງ Anbang New Energy, ຫໍຄອຍແມ່ນຕິດຕັ້ງດ້ວຍ pedal ທີ່ສາມາດຖອດຖອນໄດ້, ເຊິ່ງຖືກນຳກັບມາໃຊ້ໃໝ່ໂດຍອັດຕະໂນມັດ ແລະ ເຊື່ອງໄວ້ເມື່ອບໍ່ໄດ້ເຮັດວຽກໃນແຕ່ລະວັນ, ປ້ອງກັນບຸກຄະລາກອນທີ່ບໍ່ກ່ຽວຂ້ອງຈາກການປີນຂຶ້ນທີ່ລະເມີດກົດລະບຽບ.

ພຽງແຕ່ພະນັກງານປະຕິບັດງານແລະບໍາລຸງຮັກສາມືອາຊີບສາມາດປົດລັອກແລະຂະຫຍາຍຊ່ອງທາງການບໍາລຸງຮັກສາ, ຄໍານຶງເຖິງການປົກປ້ອງຄວາມປອດໄພຂອງການເຮັດວຽກສູງແລະການຄວບຄຸມຄວາມປອດໄພສາທາລະນະ, ການຕື່ມຊ່ອງຫວ່າງຄວາມປອດໄພຂອງ towers ແບບດັ້ງເດີມໂດຍບໍ່ມີການປ້ອງກັນແລະງ່າຍທີ່ຈະປີນ, ແລະຕອບສະຫນອງຄວາມຕ້ອງການຂອງມາດຕະຖານຄວາມປອດໄພຂອງຕາຂ່າຍໄຟຟ້າ.

(4) ການຜະລິດ modular Prefabricated

ໂຮງງານຜະລິດອົງປະກອບຂອງ tower ທັງຫມົດມາດຕະຖານການ blanking, punching, ແລະ pre-assembly, ແລະຮູ bolt ທັງຫມົດແມ່ນກົງກັນຢ່າງຖືກຕ້ອງ, ແລະບໍ່ມີຄວາມຈໍາເປັນສໍາລັບການຕັດຮອງແລະການເຊື່ອມຢູ່ໃນສະຖານທີ່, ແລະການປະປົນ bolt ບໍລິສຸດແມ່ນຕ້ອງການ.

ການແຍກອົງປະກອບທີ່ມີນ້ໍາຫນັກເບົາ, ບໍ່ມີບັນຫາການຂົນສົ່ງທາງຖະຫນົນ, ແລະການຍົກຍ້າຍທີ່ສະດວກສະບາຍຂອງພາກສ່ວນເສັ້ນທາງພູດອຍ.

ຂະບວນການຕິດຕັ້ງທີ່ງ່າຍດາຍ, ໄລຍະເວລາການເຮັດວຽກທີ່ມີຄວາມສູງສັ້ນລົງ, ແລະການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການກໍ່ສ້າງແລະໄລຍະເວລາການກໍ່ສ້າງ, ເຫມາະສົມສໍາລັບການສ້ອມແປງຕາຂ່າຍໄຟຟ້າສຸກເສີນແລະໂຄງການເລັ່ງພື້ນຖານໂຄງລ່າງ batch, ສະດວກ dismantling ແລະການດັດແກ້ແລະການທົດແທນອົງປະກອບ, ແລະມີມູນຄ່າ reuse ຮອງ.

(5) ປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມທີ່ກວ້າງຂວາງ

ການອອກແບບໂຄງສ້າງກວມເອົາ 8 ລະດັບຂອງການຕໍ່ຕ້ານແຜ່ນດິນໄຫວ, 12 ລະດັບຂອງຄວາມຕ້ານທານລົມ, ແລະສະພາບປົກຫຸ້ມຂອງກ້ອນຮ້າຍແຮງ.

ຄວາມທົນທານຂອງເຫລໍກບໍ່ລຸດລົງໃນສະພາບແວດລ້ອມທີ່ເຢັນແລະອຸນຫະພູມຕ່ໍາ, ແລະການປະຕິບັດໂຄງສ້າງຂອງສະພາບແວດລ້ອມທີ່ມີເກືອສູງ coastal ແມ່ນມີຄວາມຫມັ້ນຄົງ.

ຮູບແບບພື້ນຖານແມ່ນດັດແປງໄດ້ຢ່າງຄ່ອງແຄ້ວກັບພື້ນຖານທີ່ຂຸດຄົ້ນ, ພື້ນຖານຂອງຝາອັດປາກຂຸມ, ແລະພື້ນຖານຂັ້ນຕອນທີ່ຖືກຝັງໄວ້ຕື້ນ, ເຫມາະສົມກັບທໍລະນີສາດຫຼາຍດ້ານຂອງຕົມ, ເປີ້ນພູ, ພູ, ແລະຮາບພຽງ, ໂດຍບໍ່ມີການປ່ຽນພື້ນທີ່ຂະຫນາດໃຫຍ່.

ມັນເຫມາະສົມສໍາລັບສະຖານະການທີ່ບໍ່ໄດ້ມາດຕະຖານເຊັ່ນແລວທາງສົ່ງຕໍ່ຂ້າງຂອງສະຖານີພະລັງງານໃຫມ່ແລະເຄືອຂ່າຍສາຍໃນເຂດພູດອຍຫ່າງໄກສອກຫຼີກ.

(6) ລະບົບຕ່ອງໂສ້ການຄວບຄຸມຄຸນນະພາບທັງຫມົດ

ໃນຖານະເປັນວິສາຫະກິດເຕັກໂນໂລຊີສູງແຫ່ງຊາດ, Anbang ໄດ້ສ້າງຕັ້ງລະບົບການກວດກາຄຸນນະພາບຂະບວນການເຕັມຮູບແບບສໍາລັບການກວດກາຄືນໂຮງງານຜະລິດເຫຼັກກ້າ, ການທົດສອບຄວາມຖືກຕ້ອງ blanking, ກວດພົບຂໍ້ບົກພ່ອງການເຊື່ອມ, ການທົດສອບຊັ້ນ galvanized, ແລະການທົດສອບ simulation ການໂຫຼດ.

ມາດຕະຖານການຜະລິດຢ່າງເຂັ້ມງວດຂອງຕາຂ່າຍໄຟຟ້າຂອງລັດແລະຕາຂ່າຍໄຟຟ້າພາກໃຕ້ຂອງຈີນ, ມີການແລກປ່ຽນທີ່ເຂັ້ມແຂງຂອງອົງປະກອບແລະການ deviation ສູນໃນຂະຫນາດການສະຫນອງ batch ເພື່ອຮັບປະກັນຄວາມສອດຄ່ອງຂອງ batch erection ຂອງສາຍ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ຊ່ອງທາງສາຍສົ່ງກົງຂອງກະດູກສັນຫຼັງແຮງດັນສູງ/ແຮງດັນຕໍ່າຂອງຕາຂ່າຍໄຟຟ້າຂອງລັດ ແລະ ຕາຂ່າຍໄຟຟ້າທ້ອງຖິ່ນ;

ສະຖານີໄຟຟ້າ photovoltaic ແລະຟາມພະລັງງານລົມສົ່ງພະລັງງານໃຫມ່ໄປຫາສາຍພິເສດ;

ການປັບປຸງລະບົບຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງ ແລະ ຊົນນະບົດ, ການຫັນເປັນຕາຂ່າຍໄຟຟ້າຊົນນະບົດ, ແລະສາຍສົ່ງໄຟຟ້າພາຍໃນໃນສວນອຸດສາຫະກໍາ;

ໂຄງການສົ່ງໄຟຟ້າໃນແລວທາງທີ່ຈຳກັດເຊັ່ນ: ພູສູງ, ແຄມຝັ່ງທະເລ, ແລະເຂດສະຫງວນລະບົບນິເວດ;

batch ເຄືອຂ່າຍຂອງເສັ້ນຊື່ທາງໄກແລະສະຫນັບສະຫນູນ towers ທົນທານຕໍ່ຄວາມກົດດັນເພື່ອສ້າງລະບົບສາຍສົ່ງທີ່ສົມບູນ.

ການບໍລິການສະຫນັບສະຫນູນວິສາຫະກິດ

Qingdao Anbang ພະລັງງານໃຫມ່ສະຫນອງການແກ້ໄຂລະບົບຕ່ອງໂສ້ແບບຄົບວົງຈອນ, ຕັ້ງແຕ່ການສຳຫຼວດແຖວຕົ້ນໆ, ການອອກແບບແບບກຳນົດເອງຂອງຫໍຄອຍ, ການແຕ້ມການຢັ້ງຢືນໃນຄວາມເລິກ, ຈົນເຖິງການຜະລິດ ແລະການຜະລິດຂະໜາດໃຫຍ່ຂອງໂຮງງານ, ການແຈກຢາຍລົດຍົນ, ການແນະນຳດ້ານເຕັກນິກການຕິດຕັ້ງຢູ່ບ່ອນ, ແລະການບໍລິການປະສົມປະສານໃນການເຮັດວຽກ ແລະ ການບຳລຸງຮັກສາໃນພາຍຫຼັງ.

ພວກເຮົາສະຫນັບສະຫນູນການປັບແຕ່ງການສົ່ງອອກຕ່າງປະເທດ, ການຄົ້ນຄວ້າສ່ວນບຸກຄົນແລະການພັດທະນາຂອງຕົວກໍານົດການທີ່ບໍ່ແມ່ນມາດຕະຖານ, ອີງໃສ່ຄວາມໄດ້ປຽບຂອງຄວາມສາມາດໃນການຜະລິດຂອງ Jiaozhou Intelligent Manufacturing Industrial Park, ຮັບປະກັນການຈັດສົ່ງຢ່າງໄວວາຂະຫນາດໃຫຍ່, ແລະສະຫນອງການສະຫນັບສະຫນູນໂຄງສ້າງເຫຼັກທີ່ເຊື່ອຖືໄດ້ສໍາລັບໂຄງການພື້ນຖານໂຄງລ່າງພະລັງງານພາຍໃນແລະຕ່າງປະເທດທີ່ມີຄວາມສາມາດໃນການຜະລິດທີ່ຫມັ້ນຄົງ, ຄຸນນະພາບແຂງ, ​​ແລະການບໍລິການເຕັມວົງຈອນ.
