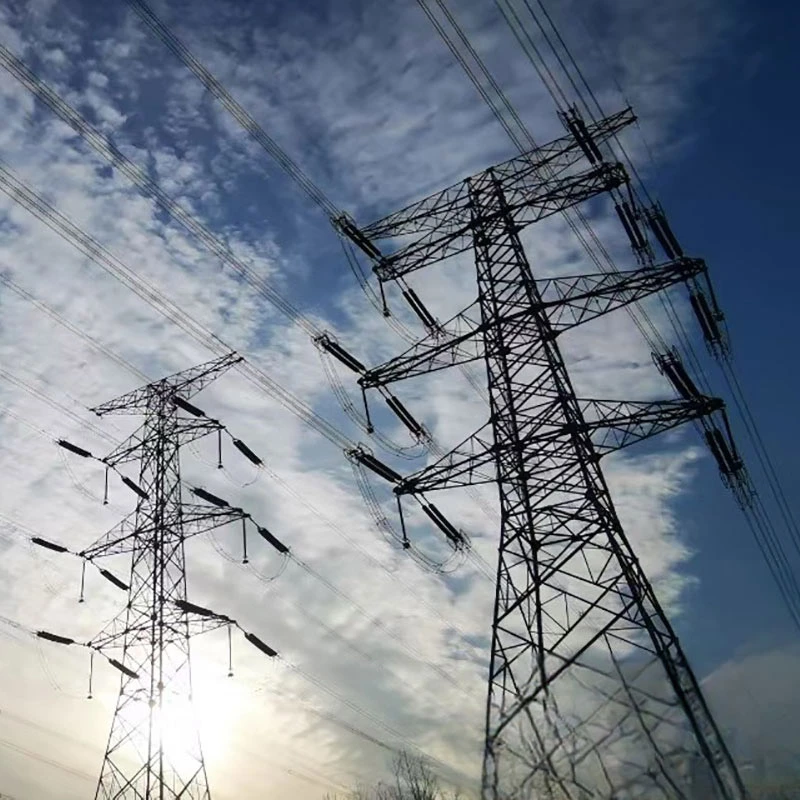

500kV Lattice Steel Tower ສໍາລັບສາຍໄຟຟ້າ

ສໍາລັບກໍາລັງການຜະລິດ, ໂຮງງານຂອງພວກເຮົາໄດ້ສະຫນອງຜົນຜະລິດປະຈໍາປີເຖິງ 50,000 ໂຕນ, ສະຫນັບສະຫນູນຄໍາສັ່ງຂະຫນາດໃຫຍ່ແລະ ການພັດທະນາການແຕ້ມຮູບທີ່ກໍາຫນົດເອງສໍາລັບໂຄງການທົ່ວໂລກຂະບວນການຜະລິດເຕັມຮູບແບບກວມເອົາການກວດກາວັດຖຸດິບ, CNC ການຕັດ, ການເຊື່ອມໂລຫະຄວາມແມ່ນຍໍາ, ການເຈາະ, ການປະກອບທາງສ່ວນຫນ້າຂອງ, galvanizing ແລະມິຕິສຸດທ້າຍການກວດສອບຄືນໃຫມ່ກ່ອນທີ່ຈະຂົນສົ່ງ.

ການຮັບປະກັນຄຸນນະພາບຢ່າງເຂັ້ມງວດດໍາເນີນການຜ່ານທຸກຂັ້ນຕອນ: ການເກັບຕົວຢ່າງວັດສະດຸທີ່ເຂົ້າມາ, ການກວດສອບຂະບວນການລະຫວ່າງກາງ ແລະການກວດກາສິນຄ້າສໍາເລັດຮູບແມ່ນປະຕິບັດ. ຂໍ້​ມູນ​ການ​ທົດ​ສອບ​ອະ​ນຸ​ຍາດ​ລວມ​ທັງ​ການ​ໂຫຼດ​ກົນ​ຈັກ​ ບົດລາຍງານແລະບັນທຶກຄວາມຫນາຂອງ galvanizing, ມີບົດລາຍງານການທົດສອບ SGS ແລະ TÜV ສະຫນອງໃຫ້ຕາມຄໍາຮ້ອງຂໍ. ພວກເຮົາ ຖື ISO 9001, CE-EN 1090-1 ແລະ EN 10025 ການຢັ້ງຢືນເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງຕະຫຼາດເອີຣົບ.

ກໍລະນີໂຄງການທີ່ພິສູດໄດ້ກວມເອົາຫຼາຍໂຄງການສາຍສົ່ງ EHV ຕ່າງປະເທດ. towers ຂອງພວກເຮົາໄດ້ຖືກ deployed ຢ່າງກວ້າງຂວາງໃນ ໂຄງ​ການ​ເຊື່ອມ​ຕໍ່​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ຂ້າມ​ຊາຍ​ແດນ​ແລະ​ໂຄງ​ການ​ສົ່ງ​ໄຟ​ຟ້າ​ພະ​ລັງ​ງານ​ທົດ​ແທນ, ໄດ້​ຮັບ​ຄໍາ​ຕອບ​ທີ່​ດີ​ຈາກ ຜູ້ປະຕິບັດການສາຍໄຟຟ້າສໍາລັບການດໍາເນີນງານພາກສະຫນາມໃນໄລຍະຍາວທີ່ຫມັ້ນຄົງ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກຂອງ 500kV Lattice Steel Tower ສໍາລັບສາຍໄຟຟ້າ

ຫໍຄອຍເຫຼັກເສັ້ນ 500kV ແມ່ນພື້ນຖານໂຄງລ່າງສາຍສົ່ງແຮງດັນສູງພິເສດທີ່ສຳຄັນ, ນຳໃຊ້ຢ່າງກວ້າງຂວາງໃນໄລຍະທາງໄກ. ສະຖານະການຈັດສົ່ງພະລັງງານຫຼາຍ.

ມັນໄດ້ຖືກຮັບຮອງເອົາສໍາລັບສາຍສົ່ງໄຟຟ້າລໍາຕົ້ນຕົ້ນຕໍທີ່ເຊື່ອມຕໍ່ຄວາມຮ້ອນຂະຫນາດໃຫຍ່, ນ້ໍາແລະພະລັງງານລົມ - ແສງຕາເວັນທົດແທນ. ​ຖານ​ພະ​ລັງ​ງານ​ພະ​ລັງ​ງານ​ໄປ​ສູ່​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ສູນ​ກາງ​ພາກ​ພື້ນ​, ການ​ຖ່າຍ​ໂອນ​ພະ​ລັງ​ງານ​ຂະ​ຫນາດ​ໃຫຍ່​ຈາກ​ເຂດ​ອຸ​ດົມ​ສົມ​ບູນ​ພະ​ລັງ​ງານ​ ເຂດ​ຕົວ​ເມືອງ​ແລະ​ອຸດ​ສາ​ຫະ​ກໍາ​ການ​ໂຫຼດ​ຫຼາຍ​.

ມັນເຫມາະກັບສະພາບພູມສັນຖານທີ່ຫຼາກຫຼາຍ, ລວມທັງເຂດທົ່ງພຽງ, ເຂດເນີນພູ, ພາກສ່ວນຂ້າມແມ່ນ້ໍາແລະ. ​ເຂດ​ທີ່​ມີ​ລົມ​ພັດ​ແຮງ. ຫໍຄອຍຫຼາຍປະເພດກວມເອົາ tangent, ຄວາມກົດດັນ, ມຸມ, terminal ແລະຂ້າມແມ່ນ້ໍາ towers ສໍາລັບຫນ້າທີ່ສາຍທີ່ແຕກຕ່າງກັນ.

ມັນໃຫ້ບໍລິການໂຄງການເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າລະຫວ່າງປະເທດ, ໂຄງການສົ່ງໄຟຟ້າຂ້າມຊາຍແດນ, ເຊັ່ນດຽວກັນ ​ເປັນ​ພະລັງງານ​ໃໝ່​ທີ່​ສະໜັບສະໜູນ​ສາຍ​ສົ່ງ​ອອກ​ສຳລັບ​ຟາມ​ລົມ​ແລະ​ສະຖານີ​ໄຟຟ້າ​ແສງ​ຕາ​ເວັນ. ນອກເໜືອຈາກກະດູກສັນຫຼັງ ວົງຈອນສາຍສົ່ງ, ມັນຍັງໃຊ້ກັບພາກສ່ວນຂາເຂົ້າ-ອອກຂອງສະຖານີຍ່ອຍ, ປັບຕົວເຂົ້າກັບການເຮັດວຽກທີ່ຮຸນແຮງ. ເງື່ອນໄຂເຊັ່ນການເຄືອບກ້ອນຫນັກ, ລົມແຮງແລະຄວາມຊຸ່ມຊື່ນສູງສໍາລັບການດໍາເນີນງານຕາຂ່າຍໄຟຟ້າຕະຫຼອດປີທີ່ເຊື່ອຖືໄດ້.

ຄູ່ມືການບໍາລຸງຮັກສາປົກກະຕິສໍາລັບ 500kV Lattice Steel Tower ສໍາລັບສາຍໄຟຟ້າ

ການບໍາລຸງຮັກສາເປັນປົກກະຕິເປັນປົກກະຕິແມ່ນສໍາຄັນເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພໃນໄລຍະຍາວຂອງຫໍເຫລໍກ 500kV ແລະຫຼີກເວັ້ນການ ຄວາມລົ້ມເຫຼວຂອງໂຄງສ້າງທີ່ເກີດຈາກ corrosion, fittings ວ່າງຫຼືຄວາມເສຍຫາຍພາຍນອກ.

ການກວດກາພາບ ແລະໂຄງສ້າງ

ດຳ​ເນີນ​ການ​ລາດຕະ​ເວນ​ຕາມ​ສາຍຕາ​ປະຈຳ​ໄຕ​ມາດ ​ແລະ ກວດກາ​ການ​ປີນ​ຂັ້ນ​ໄດ​ຢ່າງ​ໃກ້​ຊິດ​ປະຈຳ​ປີ. ກວດເບິ່ງສະມາຊິກຕົ້ນຕໍແລະຜູ້ຊ່ວຍ ສໍາລັບການຜິດປົກກະຕິ, ງໍ, crack ແລະ bolt ຫາຍໄປຫຼື loosening. ກວດ​ສອບ​ການ​ເຊື່ອມ​ຕໍ່​ທັງ​ຫມົດ bolts ເຖິງ torque ທີ່​ກໍາ​ນົດ​ໄວ້​ ມູນຄ່າ; ສ້ອມ​ແປງ​ຕົວ​ຍຶດ​ທີ່​ວ່າງ​ໃຫ້​ແໜ້ນ​ຄືນ​ໃໝ່ ແລະ​ປ່ຽນ​ສະ​ລັອດ​ທີ່​ເສຍ​ຫາຍ​ແລະ​ປະ​ແກັດ​ທີ່​ເສຍ​ຫາຍ​ໄປ​ໃນ​ທັນ​ທີ.

ບໍາລຸງຮັກສາຕ້ານ corrosion

ກວດ​ກາ​ນ​ພື້ນ​ທີ່​ການ​ຈຸ່ມ​ນ້ຳ​ຮ້ອນ​ສຳ​ລັບ​ການ​ປອກ​ເປືອກ, ຈຸດ​ສະ​ນິມ ແລະ​ການ​ຂັດ. ຮັກສາພື້ນທີ່ corrosion ທ້ອງຖິ່ນດ້ວຍການຕ້ານການ rust ການເຄືອບ; re-galvanizing ແມ່ນຈໍາເປັນສໍາລັບອົງປະກອບ corroded ຮ້າຍແຮງ. ສຸມໃສ່ພື້ນຖານ tower, nodes ຮ່ວມກັນແລະ coastal ພາກສ່ວນທີ່ມີຄວາມຊຸ່ມຊື່ນສູງມີຄວາມສ່ຽງຕໍ່ການກັດກ່ອນ.

ກວດກາອຸປະກອນເສີມ ແລະພື້ນຖານ

ກວດ​ສອບ​ອຸ​ປະ​ກອນ​ແຜ່ນ​ດິນ​ໂລກ​ສໍາ​ລັບ​ການ​ແຕກ​ຫັກ​ຫຼື​ການ​ເຊື່ອມ​ຕໍ່​ທີ່​ບໍ່​ດີ​, ທົດ​ສອບ​ຄວາມ​ຕ້ານ​ທານ​ຂອງ​ດິນ​ເປັນ​ປົກ​ກະ​ຕິ​. ກວດກາຫໍຄອຍ ພື້ນຖານການຕັ້ງຖິ່ນຖານ, ຮອຍແຕກ, ການສະສົມຂອງນ້ໍາແລະການເຊາະເຈື່ອນຂອງດິນອ້ອມຂ້າງ; ເສີມສ້າງພື້ນຖານຖ້າຫາກວ່າ ການຍົກຍ້າຍເກີດຂຶ້ນ. ກວດເບິ່ງພາກສ່ວນທີ່ແນບມາລວມທັງປ້າຍເຕືອນ, ອຸປະກອນຕ້ານການປີນຂຶ້ນແລະເຄື່ອງຫມາຍເຄື່ອງຫມາຍສໍາລັບ ຄວາມສົມບູນ.

ການ​ກວດ​ກາ​ສະ​ພາບ​ອາ​ກາດ​ຫຼັງ​ຈາກ​ທີ່​ຮ້າຍ​ແຮງ​

ປະຕິບັດການບໍາລຸງຮັກສາພິເສດຫຼັງຈາກລົມແຮງ, ນໍ້າກ້ອນຫນັກ, ພາຍຸຝົນຫຼືນໍ້າຖ້ວມ. ບູລິມະສິດການກວດສອບໂຄງສ້າງ ການບິດເບືອນ, ຄວາມຫມັ້ນຄົງຂອງພື້ນຖານແລະຄວາມເສຍຫາຍຂອງຊັ້ນ galvanized. ຮັກສາບັນທຶກການບໍາລຸງຮັກສາທີ່ສົມບູນແລະສົ່ງ ບົດລາຍງານການກວດກາສໍາລັບການຕິດຕາມ.

ຄວາມແຕກຕ່າງ & ຄວາມສຳຄັນ: 220kV Double Circuit Lattice Tower vs 500kV Lattice Steel Tower

ຄວາມແຕກຕ່າງທີ່ ສຳ ຄັນ

ແຮງດັນ ແລະ ຄວາມອາດສາມາດສາຍສົ່ງ

ຫໍຄອຍສອງວົງຈອນ 220 kV ບັນຈຸສອງວົງຈອນພະລັງງານຢູ່ໃນຫນຶ່ງ tower, ຕົ້ນຕໍແມ່ນສໍາລັບພະລັງງານຮອງພາກພື້ນ. ສາຍສົ່ງຕາຂ່າຍໄຟຟ້າທີ່ມີຄວາມສາມາດໃນການໂອນພະລັງງານຂະຫນາດກາງ. ຫໍຄອຍເຫຼັກເສັ້ນ 500 kV ເປັນຂອງແຮງດັນສູງພິເສດ ລະ​ດັບ​ສໍາ​ລັບ​ການ​ສົ່ງ​ພະ​ລັງ​ງານ​ທາງ​ໄກ​ຈໍາ​ນວນ​ຫຼາຍ​, ມີ​ຄວາມ​ສາ​ມາດ​ສາຍ​ສົ່ງ​ພະ​ລັງ​ງານ​ສູງ​ກວ່າ​.

ໂຄງສ້າງ ແລະຄວາມຕ້ອງການກົນຈັກ

ຫໍຄອຍສອງວົງຈອນ 220 kV ມີກອບຂ້ອນຂ້າງຫນາແຫນ້ນ, ສະມາຊິກເຫຼັກຕັດຕັດຂະຫນາດນ້ອຍກວ່າແລະຄວາມສູງປານກາງ. ການອອກແບບການໂຫຼດຂອງມັນແນໃສ່ການໂຫຼດລົມ-ກ້ອນຂະໜາດກາງ. ຫໍຄອຍ 500 kV ໃຊ້ເຫຼັກຊຸດ Q355 ທີ່ໜັກກວ່າ, ສະມາຊິກໃຫຍ່ກວ່າ ພາກສ່ວນຂ້າມ, ຄວາມສູງຂອງ tower ຫຼາຍແລະໄລຍະຫ່າງ conductor ກວ້າງເພື່ອຕອບສະຫນອງການອະນາໄມ insulation ແຮງດັນສູງ, ຕ້ານລົມແຮງ, ນ້ຳກ້ອນ ແລະແຮງສັ່ນສະເທືອນ.

ວັດສະດຸ ແລະພື້ນຖານການຢັ້ງຢືນ

ທັງສອງຮັບຮອງເອົາການຈຸ່ມ galvanizing ການປິ່ນປົວຕ້ານ corrosion. ແຕ່ຫໍຄອຍ 500 kV ປະຕິບັດຕາມ EN 1090-1, EN 10025 ເຂັ້ມງວດ. ມາດຕະຖານທີ່ມີຄວາມຕ້ອງການການທົດສອບ SGS / TÜV ທີ່ເຂັ້ມງວດກວ່າກ່ຽວກັບການປະຕິບັດກົນຈັກແລະຄວາມຫນາຂອງ galvanizing.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ຫໍຄອຍສອງວົງຈອນ 220 kV ໃຫ້ບໍລິການການສະຫນອງພະລັງງານໃນຕົວເມືອງ - suburban, ສາຍອອກຂອງໂຮງງານພະລັງງານລົມ - ແສງຕາເວັນທ້ອງຖິ່ນແລະ. ການເຊື່ອມຕໍ່ຕາຂ່າຍພາຍໃນແຂວງ. ຫໍຄອຍ 500 kV ແມ່ນໃຊ້ສໍາລັບຕາຂ່າຍລໍາຕົ້ນແຫ່ງຊາດ, ພະລັງງານຂ້າມພາກພື້ນ ລະບົບສາຍສົ່ງ ແລະ ຊ່ອງຜົນຜະລິດຖານພະລັງງານໃໝ່ຂະໜາດໃຫຍ່.

ຄວາມສໍາຄັນ

ຫໍຄອຍສອງວົງຈອນ 220 kV ປັບປຸງປະສິດທິພາບການນໍາໃຊ້ທີ່ດິນໂດຍການຮອງຮັບສອງວົງຈອນ, ຫຼຸດຜ່ອນພະລັງງານໃນພາກພື້ນ. ຄວາມກົດດັນການແຜ່ກະຈາຍ. ຫໍຄອຍ 500 kV ຮັບຮູ້ການຂົນສົ່ງໄຟຟ້າທາງໄກຂະຫນາດໃຫຍ່, ການດຸ່ນດ່ຽງການຈັດສັນຊັບພະຍາກອນພະລັງງານ. ການຈັບຄູ່ປະເພດຂອງ tower ທີ່ເຫມາະສົມຫຼີກເວັ້ນການຄວາມສ່ຽງ insulation ຫຼື overload ໂຄງສ້າງ, ຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງຕາຂ່າຍໄຟຟ້າໂດຍລວມ.

FAQ ສໍາລັບ 500kV Lattice Steel Tower

Q1: ວັດສະດຸເຫຼັກຕົ້ນຕໍໃດທີ່ທ່ານໃຊ້ສໍາລັບ 500kV lattice steel tower?

A: ພວກເຮົາຮັບຮອງເອົາ Q355B ໂຄງສ້າງເຫຼັກທີ່ມີຄວາມເຂັ້ມແຂງສູງທີ່ປະຕິບັດຕາມມາດຕະຖານ EN 10025. ອົງປະກອບທັງຫມົດແມ່ນຜ່ານການແຊ່ນ້ໍາຮ້ອນ ການປິ່ນປົວ galvanizing ສໍາລັບການຕ້ານ corrosion, ເຫມາະສົມສໍາລັບ coastal, icy ແລະສະພາບແວດລ້ອມລົມສູງ.

Q2: ທ່ານສະຫນັບສະຫນູນການອອກແບບທີ່ກໍາຫນົດເອງຕາມຮູບແຕ້ມຂອງລູກຄ້າບໍ?

A: ແມ່ນແລ້ວ. ທີມງານດ້ານວິຊາການຂອງພວກເຮົາສາມາດທົບທວນແລະປຸງແຕ່ງຮູບແຕ້ມດ້ານວິຊາການທີ່ລູກຄ້າສະຫນອງໃຫ້. ພວກເຮົາສະຫນັບສະຫນູນຄວາມສູງທີ່ກໍາຫນົດເອງ, ປະເພດຫໍຄອຍ (tangent, ຄວາມເຄັ່ງຕຶງ, ມຸມ, ຫໍຂ້າມ), ຕົວກໍານົດການໂຫຼດພະລັງງານລົມ - ກ້ອນສໍາລັບຄວາມຕ້ອງການຂອງໂຄງການທີ່ແຕກຕ່າງກັນ. ການປະກອບກ່ອນເຕັມແມ່ນມີຢູ່ກ່ອນການຂົນສົ່ງ.

Q3: ການຢັ້ງຢືນແລະບົດລາຍງານການທົດສອບໃດທີ່ທ່ານສາມາດສະຫນອງໄດ້?

A: ພວກເຮົາຖືໃບຢັ້ງຢືນການຄຸ້ມຄອງຄຸນນະພາບ ISO 9001 ແລະໃບຢັ້ງຢືນ EN 1090-1 CE. SGS / TÜV ບົດລາຍງານການທົດສອບພາກສ່ວນທີສາມ ກວມເອົາການທົດສອບການໂຫຼດກົນຈັກ, ຄວາມຫນາ galvanizing ແລະອົງປະກອບທາງເຄມີຂອງວັດສະດຸສາມາດໄດ້ຮັບການສະຫນອງຕາມການຮ້ອງຂໍ.

Q4: ຄວາມສາມາດໃນການຜະລິດຂອງທ່ານແລະເວລານໍາປົກກະຕິແມ່ນຫຍັງ?

A: ຄວາມອາດສາມາດການຜະລິດປະຈໍາປີບັນລຸໄດ້ຫຼາຍກວ່າ 50,000 ໂຕນສໍາລັບຜະລິດຕະພັນຫໍເຫຼັກ. ປົກກະຕິແລ້ວເວລານໍາແມ່ນ 30-45 ເຮັດວຽກ ມື້, ຂຶ້ນກັບປະລິມານການສັ່ງຊື້ແລະການຢືນຢັນການແຕ້ມຮູບ.

Q5: ຫໍຄອຍ 500kV ຂອງເຈົ້າສາມາດປັບຕົວກັບພູມສັນຖານແລະສະພາບອາກາດທີ່ແຕກຕ່າງກັນບໍ?

A: ແມ່ນແລ້ວ. ຫໍຄອຍຂອງພວກເຮົາໄດ້ຖືກອອກແບບສໍາລັບທົ່ງພຽງ, ພູເຂົາ, ຂ້າມແມ່ນ້ໍາແລະເຂດຊາຍຝັ່ງ. ພວກເຮົາປັບແຕ່ງການອອກແບບ ຕ້ານນ້ຳກ້ອນໜັກ, ລົມແຮງ ແລະ ສະພາບແຜ່ນດິນໄຫວເພື່ອຕອບສະໜອງມາດຕະຖານຕາຂ່າຍໄຟຟ້າທ້ອງຖິ່ນ.

Q6: ແມ່ນຫຍັງກ່ຽວກັບການຂາຍຫລັງການຂາຍແລະການສະຫນັບສະຫນູນດ້ານວິຊາການ?

A: ພວກເຮົາສະເຫນີໃຫ້ຄໍາປຶກສາການແຕ້ມຮູບ, ການຕິດຕາມຄວາມຄືບຫນ້າການຜະລິດ, ການຊີ້ນໍາການໂຫຼດແລະມາດຕະຖານປົກກະຕິ - ບໍາລຸງຮັກສາ. ຂໍ້ແນະນຳ. ທີມງານຂອງພວກເຮົາຊ່ວຍແກ້ໄຂຄໍາຖາມການຕິດຕັ້ງຢູ່ບ່ອນ.

Q7: ໄລຍະການຄ້າຂອງເຈົ້າແມ່ນຫຍັງ? ເຈົ້າສາມາດສົ່ງກັບທ່າເຮືອເອີຣົບໄດ້ບໍ?

A: FOB, CIF ແລະ CFR ແມ່ນຍອມຮັບໄດ້. ພວກເຮົາມີປະສົບການອຸດົມສົມບູນສົ່ງອອກໄປ Hamburg ແລະທ່າເຮືອເອີຣົບອື່ນໆ, ຮັບ​ຜິດ​ຊອບ​ສໍາ​ລັບ​ການ​ຫຸ້ມ​ຫໍ່​ທີ່​ເຫມາະ​ສົມ​ແລະ​ເອ​ກະ​ສານ​ການ​ຂົນ​ສົ່ງ​ທີ່​ສົມ​ບູນ​.

Q8: ເຮັດແນວໃດທ່ານຮັບປະກັນຄຸນນະພາບຜະລິດຕະພັນໃນລະຫວ່າງການຜະລິດ?

A: ການກວດກາຫຼາຍຂັ້ນຕອນຢ່າງເຂັ້ມງວດ: ການກວດສອບວັດຖຸດິບທີ່ເຂົ້າມາ, ຂະຫນາດໃນຂະບວນການ & ການກວດສອບການເຊື່ອມ, ການກວດກາສໍາເລັດຮູບແລະການກວດສອບການປະກອບກ່ອນ. ພາກສ່ວນທີ່ຜິດປົກກະຕິຈະຖືກປ່ຽນແທນກ່ອນການຈັດສົ່ງ.
