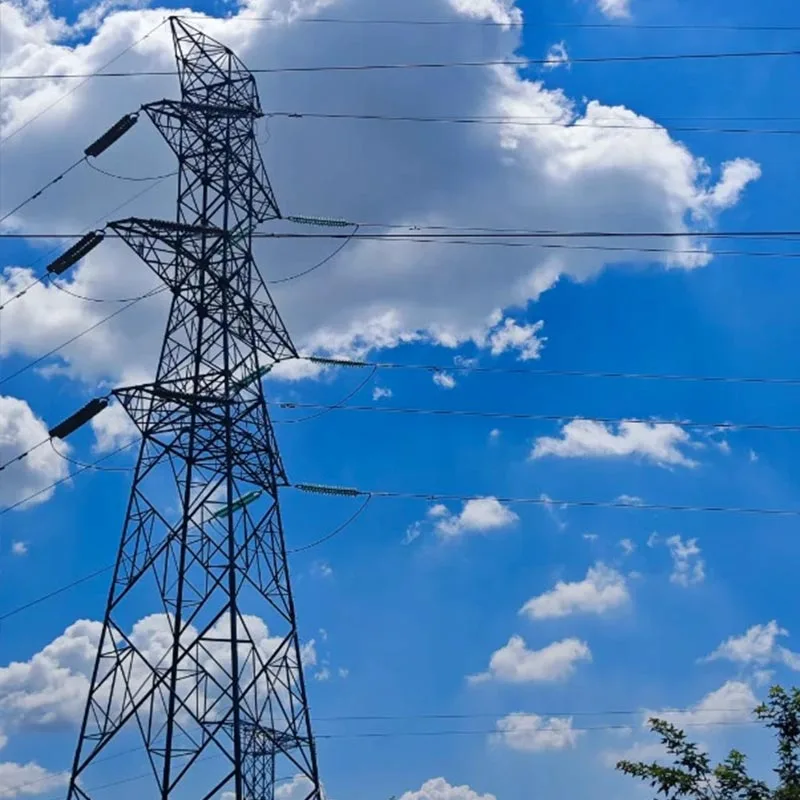

ສາຍສົ່ງ 330kV Angle Steel Tower
Qingdao Anbang ພະລັງງານໃຫມ່, ອີງໃສ່ເຕັກໂນໂລຊີການຜະລິດໂຄງປະກອບການເຫຼັກກ້າວຫນ້າທາງດ້ານຂອງຈີນ, ການປູກຝັງເລິກພາກສະຫນາມຂອງ towers ສາຍສົ່ງໄຟຟ້າ, ສຸມໃສ່ການຄົ້ນຄວ້າ, ການພັດທະນາ, ການຜະລິດ, ແລະການສະຫນອງຂອງ towers ເຫຼັກມຸມສາຍສົ່ງໄຟຟ້າ 330kV ຄຸນນະພາບສູງ, ສະຫນັບສະຫນູນການກໍ່ສ້າງຂອງຕາຂ່າຍໄຟຟ້າແຫ່ງຊາດແລະຮັບປະກັນການສົ່ງໄຟຟ້າທີ່ປອດໄພແລະປະສິດທິພາບ.
Qingdao Anbang New Energy's 330kV transmission line angle steel tower ແມ່ນອຸປະກອນຫຼັກສາຍສົ່ງແຮງດັນສູງ. ບໍລິສັດໄດ້ພັດທະນາແລະຜະລິດເປັນເອກະລາດ, ອີງໃສ່ຄວາມຕ້ອງການຂອງການກໍ່ສ້າງພະລັງງານຂອງຈີນແລະ leveraging ຄວາມໄດ້ປຽບການຜະລິດຂອງໂຮງງານຂອງຕົນເອງ.
ຫໍຄອຍນີ້ແມ່ນເຮັດດ້ວຍມຸມທີ່ມີຄຸນນະພາບສູງ ເຫຼັກ Q235B, Q345B, ແລະ Q420B, ປຸງແຕ່ງໂດຍຜ່ານການຕັດທີ່ຊັດເຈນ, ການເຊື່ອມໂລຫະ, galvanization ອາບນ້ໍາຮ້ອນ, ແລະອື່ນໆທີ່ເຄັ່ງຄັດ. ຂັ້ນຕອນການ.
ມັນເປັນຫໍສະຫນັບສະຫນູນຕົນເອງ lattice, ມີອົງປະກອບທີ່ມີພາກກາງເຫຼັກມຸມດຽວຫຼືລວມກັນ, ປະກອບດ້ວຍໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ການແຈກຢາຍກໍາລັງທີ່ຊັດເຈນ, ແລະການຖ່າຍທອດການໂຫຼດທີ່ໂປ່ງໃສ.
ໃນຖານະເປັນສະຖານທີ່ຮັບຜິດຊອບຫຼັກຂອງສາຍສົ່ງ 330kV, ມັນມີ ຄວາມໄດ້ປຽບລວມທັງຄວາມເຂັ້ມແຂງສູງ, ຄວາມຫມັ້ນຄົງສູງ, ຄວາມຕ້ານທານລົມແລະແຜ່ນດິນໄຫວ, ການຕໍ່ຕ້ານ corrosion, ແລະຍາວ ຊີວິດການບໍລິການ. ມັນເຫມາະສົມສໍາລັບພູມສັນຖານທີ່ສັບສົນຕ່າງໆເຊັ່ນ: ທົ່ງພຽງ, ເນີນພູ, ພູເຂົາ, ແລະເຂດແຄມທະເລ.
ມັນພົບ ຄວາມຕ້ອງການຫຼັກຂອງການຕິດຕັ້ງ conductor ແລະ suspension insulator ສໍາລັບສາຍສົ່ງແຮງດັນສູງ 330kV, ປະຕິບັດຕາມຢ່າງເຂັ້ມງວດ "ມາດຕະຖານການອອກແບບຂອງສາຍສົ່ງເທິງຫົວ," ແລະສະຫນອງຄວາມປອດໄພ, ເຊື່ອຖືໄດ້, ການແກ້ໄຂທີ່ສົມບູນແບບທາງດ້ານເສດຖະກິດແລະປະສິດທິຜົນຂອງປະເທດຊາດ ຕາຂ່າຍໄຟຟ້າສາກົນ ແລະ ບັນດາໂຄງການສົ່ງໄຟຟ້າໃນພາກພື້ນ, ໜູນຊ່ວຍແຫຼ່ງພະລັງໄຟຟ້າຂ້າມພາກພື້ນຢ່າງມີປະສິດທິຜົນ ສາຍສົ່ງ.
ຂໍ້ມູນຈໍາເພາະພາລາມິເຕີ
| ລາຍການ | ລາຍລະອຽດ | ຂໍ້ສັງເກດ |
| ຕົວແບບ | AB-JG-330-30/40/50/60/70 | ຕົວເລກຊີ້ໃຫ້ເຫັນຄວາມສູງ tower (m), ປັບແຕ່ງຈາກ 20m ຫາ 80m ຕາມຄວາມຕ້ອງການ |
| ປະເພດໂຄງສ້າງ | ປະເພດແຫ້ງ, ປະເພດປະຕູຮົ້ວ, ປະເພດແກ້ວເຫຼົ້າແວງ (ໂຄງສ້າງເຫຼັກກ້າຂອງເສັ້ນລວກ) | ໂຄງປະກອບການຕົ້ນຕໍສໍາລັບສາຍສົ່ງ 330kV ມຸມເຫຼັກ towers, ມີຜົນບັງຄັບໃຊ້ສົມເຫດສົມຜົນແລະ ຄວາມເຂັ້ມແຂງສູງ |
| ການອອກແບບຄວາມກົດດັນລົມ | 0.35-0.85kN/㎡ | ສາມາດປັບຕົວໄດ້ຕາມເງື່ອນໄຂອຸຕຸນິຍົມຂອງພາກພື້ນ; ການເສີມພິເສດທີ່ມີຢູ່ສໍາລັບ coastal ພື້ນທີ່ລົມແຮງ, ເຫມາະສໍາລັບຄວາມຫນາແຫນ້ນຂອງດິນທີ່ແຕກຕ່າງກັນ |
| ລະດັບແຜ່ນດິນໄຫວ | ຊັ້ນປໍ 7-8 | ຕອບສະໜອງໄດ້ຄວາມຮຽກຮ້ອງຕ້ອງການປ້ອງກັນແຜ່ນດິນໄຫວໃນພື້ນທີ່ສ່ວນໃຫຍ່ຂອງຈີນ, ມີຄວາມສາມາດຕ້ານທານຢ່າງແຂງແຮງ ໄພພິບັດແຜ່ນດິນໄຫວ |
| ຄວາມຫນາຂອງການເຄືອບກ້ອນ | 5-20mm | Universal ສໍາລັບພື້ນທີ່ກ້ອນແສງສະຫວ່າງແລະຂະຫນາດກາງ; ການເສີມທີ່ສາມາດປັບແຕ່ງໄດ້ສໍາລັບພື້ນທີ່ກ້ອນຫນັກ, ປະຕິບັດຕາມ ສະເພາະການອອກແບບການເຄືອບນ້ຳກ້ອນ |
| ການປິ່ນປົວຕ້ານການກັດກ່ອນ | Galvanizing ຮ້ອນ | ສັງກະສີເຄືອບຄວາມຫນາ≥86μm, ຕ້ານການ rust, ຕ້ານ corrosion, ສີດເກືອ, ມີຊີວິດການບໍລິການນອກຂອງ ຫຼາຍກວ່າ 50 ປີ |
| ລວງຕັ້ງ | ≤H/1500 (H = ຄວາມສູງຂອງຫໍຄອຍ) | ຄວາມຖືກຕ້ອງສູງໃນການຕິດຕັ້ງ, ການຮັບປະກັນການຕິດຕັ້ງມາດຕະຖານຂອງ conductors ແລະສາຍດິນຂອງ 330kV. ສາຍສົ່ງ ແລະ ຫຼີກເວັ້ນການ deviation ສາຍ |
| ຄວາມຕ້ານທານກັບດິນ | ≤4Ω | ປະຕິບັດຕາມຄວາມຕ້ອງການປ້ອງກັນຟ້າຜ່າລະບົບສາຍສົ່ງແຮງດັນສູງ, ຫຼີກເວັ້ນປະສິດທິຜົນ ຄວາມສ່ຽງຄວາມເສຍຫາຍຈາກຟ້າຜ່າ ແລະຮັບປະກັນຄວາມປອດໄພຂອງສາຍ |
ແນະນຳການເລືອກຕົວແບບ
ຫໍຄອຍ 30-40m (ປະເພດແຫ້ງ) ສະຖານະການນຳໃຊ້
ເຂດທົ່ງພຽງ, ສາຍສົ່ງ 330kV suburban, substation ສາຍຂາອອກ, ພາກສ່ວນລະບົບສາຍສົ່ງທໍາມະດາທີ່ມີແນວນອນ. ໄລຍະຫ່າງ 200-250 ແມັດ.
ເຫດຜົນແນະນໍາ: ໂຄງປະກອບການກະທັດລັດ, ຮອຍຕີນຂະຫນາດນ້ອຍ, ຄ່າໃຊ້ຈ່າຍປະຫຍັດ, ຄວາມກົດດັນທີ່ຈະແຈ້ງ ການແຜ່ກະຈາຍ, ການຕິດຕັ້ງສະດວກ, ບໍ່ຈໍາເປັນຕ້ອງມີອຸປະກອນການກໍ່ສ້າງຂະຫນາດໃຫຍ່, ເຫມາະສົມສໍາລັບພື້ນທີ່ທີ່ມີລະດັບປານກາງ ຄວາມໜາແໜ້ນຂອງປະຊາກອນ ແລະພື້ນທີ່ຮາບພຽງ. ມັນແມ່ນຮູບແບບທີ່ຕ້ອງການສໍາລັບພາກສ່ວນທໍາມະດາຂອງການສົ່ງ 330kV ສາຍ, ມີການນໍາໃຊ້ເຫຼັກສົມເຫດສົມຜົນແລະປະສິດທິພາບຄ່າໃຊ້ຈ່າຍທີ່ຍັງຄ້າງຄາ.
ຫໍຄອຍ 40-50m (ປະເພດຈອກ) ສະຖານະການນຳໃຊ້
ເຂດເນີນພູ, ສາຍສົ່ງຜ່ານໄລຍະກາງ (ຢຽດຕາມລວງນອນ 250-300 ແມັດ), ພາກສ່ວນທີ່ມີຂໍ້ຈໍາກັດຄວາມກວ້າງຂອງແລວທາງບໍ່ຫຼາຍປານໃດ, ພິຈາລະນາ. ຂໍ້ກໍານົດການປ້ອງກັນສັນຍານບັນຊີ.
ເຫດຜົນແນະນໍາ: Conductors ຖືກຈັດລຽງຕາມແນວນອນສາມເຟດ, ຄວາມກົດດັນສົມເຫດສົມຜົນ, ຄວາມເຂັ້ມງວດສູງ, ຮັບປະກັນການເກັບກູ້ຢ່າງປອດໄພສໍາລັບສາຍດິນ 330kV, ທົນທານຕໍ່ລົມທີ່ເຂັ້ມແຂງ, ເຫມາະສໍາລັບ ພູມສັນຖານທີ່ອ່ອນໂຍນແລະໂຄງການທີ່ຕ້ອງການຄວາມກວ້າງຂອງແລວທາງຂອງສາຍສົ່ງທີ່ຄວບຄຸມ, ງ່າຍຕໍ່ການຕິດຕັ້ງແລະ ຮັກສາ.
ຫໍຄອຍ 50-70 ແມັດ (ປະເພດປະຕູ/ເສີມສ້າງ) ສະຖານະການນຳໃຊ້
ເຂດພູດອຍ, ເຂດຫ່າງໄກສອກຫຼີກ, ເຂດແຄມຝັ່ງທະເລທີ່ມີລົມແຮງ, ສາຍສົ່ງຍາວ (ລວງນອນ 300-400 ແມັດ), ແລະພາກສ່ວນພິເສດຂ້າມເສັ້ນທີ່ມີຢູ່ແລ້ວ.
ເຫດຜົນແນະນໍາ: ໃຊ້ splicing ເຫຼັກມຸມທີ່ເຂັ້ມແຂງ, ມີຄວາມເຂັ້ມແຂງສູງ, ຄວາມຫມັ້ນຄົງທີ່ເຂັ້ມແຂງ, ສາມາດ ທົນທານຕໍ່ລົມແຮງ, ຫິມະຕົກຫນັກ, ສີດເກືອ, ແລະສະພາບອາກາດທີ່ຮຸນແຮງອື່ນໆ; ຄວາມກົດດັນພື້ນຖານແມ່ນສົມເຫດສົມຜົນ, ທີ່ເຫມາະສົມສໍາລັບການຕິດຕັ້ງໃນ terrain ສະລັບສັບຊ້ອນ, ປະສິດທິຜົນການແກ້ໄຂບັນຫາການໂຫຼດແລະການທົນທານຕໍ່ໄພພິບັດສໍາລັບການ ສາຍໄຟຟ້າ 330kV ໃນເຂດພູດອຍແລະແຄມທະເລ. ບາງແບບສາມາດຖືກນໍາໃຊ້ເປັນ towers ຂ້າມ.
Customized Towers ສະຖານະການທີ່ໃຊ້ໄດ້
ພູມສັນຖານພິເສດ (ເກາະ, ຄ້ອຍຊັນ, swamps), ການໂຫຼດພິເສດ (ການເຊື່ອມໂຍງອຸປະກອນຫຼາຍ, ຂ້າມຜ່ານຂະຫນາດໃຫຍ່), ສະພາບອາກາດພິເສດ ເງື່ອນໄຂ (ເຂດນ້ໍາກ້ອນຫນັກ, ເຂດພະຍຸໄຕ້ຝຸ່ນ), ແລະຮູບລັກສະນະພິເສດ (ການເຊື່ອມໂຍງພູມສັນຖານ) ຂໍ້ກໍານົດ ສໍາລັບໂຄງການສາຍສົ່ງ 330kV.
ເຫດຜົນແນະນໍາ: Qingdao Anbang New Energy ໂຮງງານຜະລິດຂອງຕົນເອງສາມາດປັບແຕ່ງສາຍສົ່ງ 330kV ຄວາມສູງຂອງຫໍຄອຍເຫຼັກກ້າ, ຮູບແບບໂຄງສ້າງ, ວັດສະດຸ, ມາດຕະຖານຕ້ານການກັດກ່ອນ, ແລະຄວາມອາດສາມາດຮັບມືຕາມ ກັບຮູບແຕ້ມຂອງໂຄງການ, ບົດລາຍງານການສໍາຫຼວດພູມສັນຖານ, ແລະຂໍ້ມູນອຸຕຸນິຍົມທີ່ລູກຄ້າສະຫນອງໃຫ້, ສະເຫນີ ການອອກແບບ, ການຜະລິດ, ແລະການຕິດຕັ້ງແບບຫນຶ່ງຕໍ່ຫນຶ່ງຄໍາແນະນໍາໃນການບໍລິການປະຕູດຽວ, ກອງປະຊຸມໂຄງການພິເສດຕ່າງໆ ຄວາມຕ້ອງການ.
ກໍລະນີທີ່ແທ້ຈິງ
ໂຄງການ Gansu Hexi Corridor 330kV Transmission Line Angle Steel Tower Project
ພາບລວມໂຄງການ: ສະຫນອງ 12 ຊຸດຂອງຫໍປະຕູ 50 ແມັດສໍາລັບ Gansu Hexi ໂຄງການສາຍສົ່ງ Corridor 330kV, ປັບຕົວເຂົ້າກັບສະພາບອາກາດແຫ້ງແລ້ງ, ມີລົມແຮງ, ແລະ icing ໃນທ້ອງຖິ່ນ, ມີແນວນອນ ໄລຍະຫ່າງຂອງອ່າວ 300 ແມັດ. ປະເພດຕົວນໍາ: 2×LGJ400/35, ປະເພດສາຍດິນ: JLB20A-120.
ຜົນກະທົບຂອງການຈັດຕັ້ງປະຕິບັດ: ຫໍຄອຍໃຊ້ເຫຼັກມຸມຄຸນນະພາບສູງ Q345B ແລະປັບປຸງ ຂະບວນການຕ້ານການ corrosion, ສົບຜົນສໍາເລັດການທົນທານລົມທ້ອງຖິ່ນຂອງ 29m/s ແລະ 10mm ກ້ອນໂຫຼດ. ເວລາຕິດຕັ້ງແມ່ນ ຫຼຸດລົງ 25%, ແລະບັນດາເສົາໄຟຟ້າໄດ້ດຳເນີນການບໍ່ມີຄວາມຜິດພາດມາຮອດປະຈຸບັນ, ຫຼຸດຜ່ອນຄວາມແອອັດຂອງແລວເສດຖະກິດຂອງທ້ອງຖິ່ນຢ່າງມີປະສິດທິຜົນ. ຮັບປະກັນຄວາມສະຖຽນລະພາບຂອງສາຍສົ່ງພະລັງງານໃນພາກພື້ນ, ແລະ ໄດ້ຮັບການຍ້ອງຍໍຢ່າງສູງຈາກລັດຖະບານຕາຂ່າຍໄຟຟ້າ Gansu ບໍລິສັດ.
Shandong Qingdao Substation 330kV Outgoing Line Angle Steel Tower ໂຄງການ
ພາບລວມໂຄງການ: ໄດ້ມອບຫໍຄອຍປະເພດ 35 ແມັດ ຈຳນວນ 8 ຊຸດ ໃຫ້ແກ່ຜູ້ອອກນອກເຮືອນ ໂຄງການສາຍຂອງສະຖານີຍ່ອຍ 330kV ໃນ Qingdao, ເຊື່ອມຕໍ່ສະຖານີຍ່ອຍກັບສາຍຕົ້ນຕໍ. ປັບຕົວເຂົ້າກັບເຂດຊານເມືອງ ມີເນື້ອທີ່ດິນຈໍາກັດແລະສະພາບແວດລ້ອມອ້ອມຂ້າງປະສົມປະສານ.
ຜົນກະທົບຂອງການຈັດຕັ້ງປະຕິບັດ: ຜະລິດຕະພັນມີໂຄງສ້າງທີ່ຫນາແຫນ້ນແລະການຕິດຕັ້ງທີ່ສະດວກສະບາຍ, ການຄວບຄຸມທີ່ດິນຢ່າງເຂັ້ມງວດ ອາຊີບ. Verticality and load-bearing capacity ຕອບສະຫນອງມາດຕະຖານການອອກແບບ, ຢ່າງສົມບູນ fitting ຄວາມຕ້ອງການສາຍສົ່ງຢູ່ໃນ ສະຖານີຍ່ອຍທີ່ສົ່ງອອກ, ຮັບປະກັນການຜະລິດໄຟຟ້າແຮງດັນສູງ 330kV ຢ່າງມີປະສິດທິຜົນ, ສະໜັບສະໜູນການຍົກລະດັບ. ຕາຂ່າຍໄຟຟ້າພາກພື້ນ Qingdao, ແລະຜ່ານການຍອມຮັບໂດຍຕາຂ່າຍໄຟຟ້າຂອງລັດ.
Shaanxi Weinan 330kV ສາຍສົ່ງ Reconstruction Angle Steel Tower ໂຄງການ
ພາບລວມໂຄງການ: ໄດ້ເຂົ້າຮ່ວມໂຄງການຍົກລະດັບ ແລະ ເພີ່ມຄວາມສູງຂອງເສົາໄຟຟ້າ 330kV Luoling ຢູ່ເມືອງ Weinan, Shaanxi, ສະຫນອງ 9 ຊຸດຂອງ 40 ແມັດ reinforced ສາຍສົ່ງ 330kV towers ເຫຼັກມຸມ (ລວມທັງ 4 strain towers), ການປ່ຽນເສົາສອງຊັ້ນຂອງຊີມັງເກົ່າ, ແລະແກ້ໄຂບັນຫາຂອງໄລຍະຫ່າງຄວາມປອດໄພທີ່ບໍ່ພຽງພໍແລະການຕໍ່ຕ້ານທໍາມະຊາດທີ່ອ່ອນແອ ໄພພິບັດໃນສາຍທີ່ມີຢູ່ແລ້ວ.
ຜົນກະທົບການຈັດຕັ້ງປະຕິບັດ:ຂໍຂອບໃຈກັບຄວາມເຂັ້ມແຂງສູງແລະຄວາມຫມັ້ນຄົງ, ພວກເຂົາເຈົ້າໄດ້ ການຕິດຕັ້ງສົບຜົນສໍາເລັດໃນໄລຍະດິນຟ້າອາກາດຝົນຢ່າງຕໍ່ເນື່ອງ, ສະແດງໃຫ້ເຫັນຄວາມສາມາດທີ່ໂດດເດັ່ນທີ່ຈະທົນທານຕໍ່ຝົນຕົກຫນັກແລະ ລົມແຮງ. ຫຼັງຈາກການຟື້ນຟູ, ຄວາມຫມັ້ນຄົງການດໍາເນີນງານຂອງສາຍໄດ້ປັບປຸງຢ່າງຫຼວງຫຼາຍ, ການປ້ອງກັນປະສິດທິຜົນ ການຕັດໄຟຂະຫນາດໃຫຍ່, ການສະຫນັບສະຫນູນທີ່ເຊື່ອຖືໄດ້ສໍາລັບການສະຫນອງພະລັງງານກັບສະຖານີແປງ Lingbao ໃນ Henan ຈາກ ເຂດເວີນນານ, ແລະໄດ້ສຳເລັດວຽກງານກໍ່ສ້າງຄືນໃໝ່ທີ່ດຳເນີນເປັນເວລາ 10 ວັນຢ່າງສຳເລັດຜົນ.
Hot Tags: ສາຍສົ່ງ 330kV Angle Steel Tower, ຈີນ, ຜູ້ຜະລິດ, ສະຫນອງ, ໂຮງງານຜະລິດ
