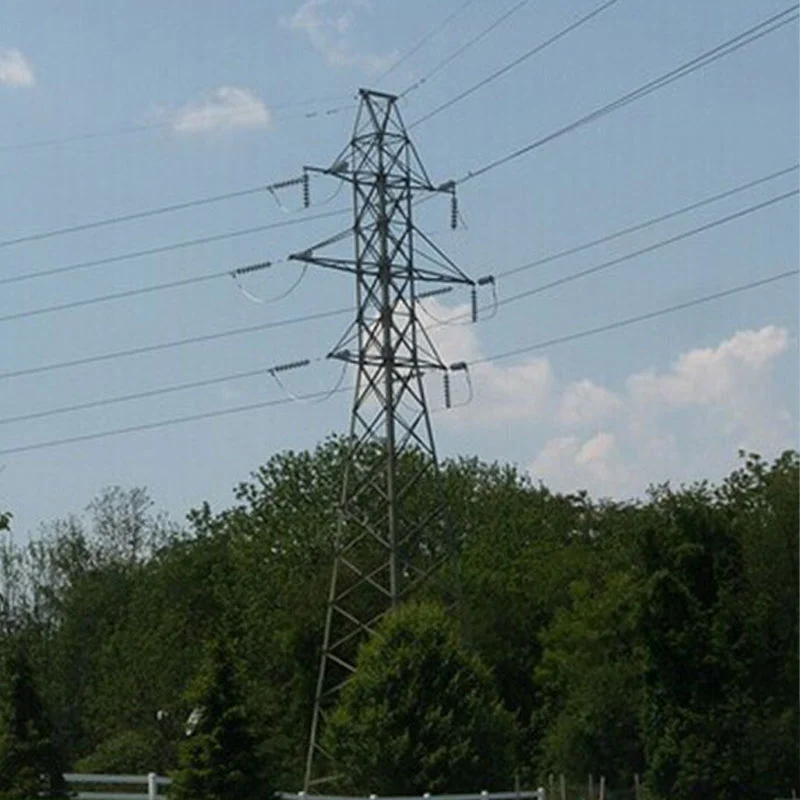

220kV Double Circuit Lattice Steel Tower

ໄດ້ຮັບການສະຫນັບສະຫນູນຈາກລະບົບການຜະລິດທີ່ແກ່ແລ້ວ, ພວກເຮົາມີຄວາມສາມາດຜະລິດປະຈໍາປີ 50,000 ໂຕນ, ໄດ້ມາດຕະຖານ. ຂັ້ນ​ຕອນ​ການ​ລວມ​ທັງ​ການ​ຕັດ​ຄວາມ​ແມ່ນ​ຍໍາ​, ການ​ເຊື່ອມ​ໂລ​ຫະ​, ຮູບ​ຮ່າງ​ປະ​ສົມ​ປະ​ສານ​ແລະ​ການ​ປິ່ນ​ປົວ​ຫນ້າ​ດິນ​ທີ່​ເຄັ່ງ​ຄັດ​ເພື່ອ​ຮັບ​ປະ​ກັນ​ ຄວາມເປັນເອກະພາບຂອງໂຄງສ້າງ. ສໍາລັບການຮັບປະກັນຄຸນນະພາບ, ຜະລິດຕະພັນທັງຫມົດຜ່ານການປະຕິບັດກົນໄກການອະນຸຍາດແລະການຕໍ່ຕ້ານລົມ ການ​ທົດ​ສອບ​, ມີ​ອັດ​ຕາ​ສ່ວນ​ຄວາມ​ກົດ​ດັນ​ທີ່​ໄດ້​ຮັບ​ການ​ຢັ້ງ​ຢືນ​ແລະ​ການ​ເຄື່ອນ​ຍ້າຍ​ພະ​ລັງ​ງານ​ລົມ​ສອດ​ຄ່ອງ​ກັບ ASCE ແລະ​ມາດ​ຕະ​ຖານ​ພະ​ລັງ​ງານ​ແຫ່ງ​ຊາດ​. ມັນຖື ISO ການຢັ້ງຢືນລະບົບການຄຸ້ມຄອງຄຸນນະພາບ ແລະບົດລາຍງານການທົດສອບຂອງພາກສ່ວນທີສາມຄົບຖ້ວນ

ຫໍ​ນີ້​ໄດ້​ຖືກ​ນຳ​ໃຊ້​ຢ່າງ​ກວ້າງ​ຂວາງ​ໃນ​ໂຄງການ​ສາຍ​ສົ່ງ​ໄຟ​ຟ້າ​ທີ່​ສຳຄັນ​ຢູ່​ພາຍ​ໃນ ​ແລະ ຕ່າງປະ​ເທດ, ລວມທັງ​ອິນ​ໂດ​ເນ​ເຊຍ Nusantara ໂຄງການຂະຫຍາຍຕາຂ່າຍໄຟຟ້າ 220kV. ມັນສະຫນອງການປະຕິບັດໂຄງສ້າງທີ່ຫມັ້ນຄົງ, ການປະກອບຢູ່ໃນສະຖານທີ່ສະດວກແລະເຊື່ອຖືໄດ້ ຄວາມ​ປອດ​ໄພ​ໃນ​ການ​ປະ​ຕິ​ບັດ​ການ​, ໄດ້​ຮັບ​ການ​ຮັບ​ຮູ້​ສອດ​ຄ່ອງ​ສໍາ​ລັບ​ການ​ປັບ​ຕົວ​ສູງ​ແລະ​ຄວາມ​ທົນ​ທານ​ດ້ານ​ວິ​ສະ​ວະ​ກໍາ​ໃນ​ສະ​ລັບ​ສັບ​ຊ້ອນ​ທີ່​ຫຼາກ​ຫຼາຍ​ ສະພາບແວດລ້ອມ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກຂອງ 220kV Double Circuit Lattice Steel Tower

ຫໍຄອຍເຫຼັກເສັ້ນເສັ້ນຄູ່ 220kV ຮອງຮັບສອງວົງຈອນສາຍສົ່ງ 220kV ເອກະລາດຢູ່ໃນຫໍດຽວ ກອບ. ການຮັບຮອງເອົາເປັນຕົ້ນຕໍໃນເຂດພື້ນທີ່ຈໍາກັດ, ມັນເຮັດໃຫ້ເສັ້ນທາງສາຍສົ່ງແຄບລົງຢ່າງຫຼວງຫຼາຍແລະຕັດການໄດ້ຮັບທີ່ດິນ. ຄ່າໃຊ້ຈ່າຍທຽບກັບສອງສາຍວົງຈອນດຽວແຍກຕ່າງຫາກ.

ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບຊ່ອງທາງໄຟຟ້າຂາເຂົ້າແລະຂາອອກໃນຕົວເມືອງ, ເຊື່ອມຕໍ່ສະຖານີຍ່ອຍ 220kV ໃນເຂດຊານເມືອງທີ່ມີຄວາມຫນາແຫນ້ນ. ເຂດທີ່ມີປະຊາກອນທີ່ແລວທາງເສັ້ນໃຫມ່ແມ່ນຍາກທີ່ຈະໄດ້ຮັບ. ຫໍຄອຍທີ່ເໝາະສົມກັບພື້ນທີ່ພູດອຍ ແລະເນີນພູໂດຍການຫຼຸດຜ່ອນ ວຽກງານພື້ນຖານແລະການທໍາລາຍລະບົບນິເວດ. ມັນຍັງເປັນທີ່ນິຍົມສໍາລັບການຂ້າມແມ່ນ້ໍາ, ທາງດ່ວນແລະທາງລົດໄຟ, ເຮັດໃຫ້ການຈັດການຂ້າມຜ່ານງ່າຍຂຶ້ນ ແລະຫຼຸດຜ່ອນການລົບກວນການຂົນສົ່ງ ແລະນໍາທາງ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີສາຍການສະຫນອງພະລັງງານສໍາລັບສູນການໂຫຼດອຸດສາຫະກໍາແລະວົງຈອນສາຍສົ່ງອອກຂອງພະລັງງານລົມ ແລະຖານພະລັງງານແສງຕາເວັນ. ຢ່າງໃດກໍ່ຕາມ, ຄວນເອົາໃຈໃສ່ກັບຂໍ້ເສຍຂອງມັນ: ການໂຫຼດ tower ຫນັກກວ່າ, ຄວາມສ່ຽງສູງຂອງ ຄວາມລົ້ມເຫຼວພ້ອມໆກັນຂອງທັງສອງວົງຈອນພາຍໃຕ້ຄວາມເສຍຫາຍ tower, ເຊັ່ນດຽວກັນກັບຂໍ້ກໍານົດທີ່ເຂັ້ມງວດສໍາລັບການປ້ອງກັນຟ້າຜ່າແລະ ການອອກແບບການເກັບກູ້ແມ່ເຫຼັກໄຟຟ້າ.

ຄູ່ມືການບໍາລຸງຮັກສາປົກກະຕິສໍາລັບ 220kV Double Circuit Lattice Steel Tower

ການບໍາລຸງຮັກສາເປັນປົກກະຕິຮັບປະກັນຄວາມປອດໄພຂອງໂຄງສ້າງແລະການສະຫນອງພະລັງງານທີ່ຫມັ້ນຄົງຂອງ 220kV double circuit lattice towers steel. ການກວດກາສາຍຕາປົກກະຕິຈະດໍາເນີນເປັນປະຈໍາໄຕມາດ, ດ້ວຍການກວດກາລະອຽດຄົບຖ້ວນຈັດເປັນປະຈໍາປີ.

ກວດ​ກາ​ອົງ​ການ​ຕົ້ນ​ຕໍ​ຂອງ tower​, ອົງ​ປະ​ກອບ​ຂອງ​ເຫຼັກ​ມຸມ​ແລະ bolts ການ​ເຊື່ອມ​ຕໍ່​ສໍາ​ລັບ​ການ corrosion​, deformation​, ຮອຍ​ແຕກ​ແລະ​ວ່າງ​ fasteners. ກວດເບິ່ງການເຄືອບຕ້ານການ corrosion ແລະຫນ້າດິນ galvanized ອາບນ້ໍາຮ້ອນ; ດໍາເນີນການທາສີສໍາຜັດທັນເວລາບ່ອນທີ່ galvanization peels ອອກ. ກວດ​ສອບ​ອຸ​ປະ​ກອນ​ຕໍ່​ແຜ່ນ​ດິນ​ໂລກ​, ຮັບ​ປະ​ກັນ​ຕົວ​ນໍາ​ດິນ​ບໍ່​ໄດ້​ຮັບ​ການ​ແລະ​ມີ​ຄຸນ​ນະ​ສົມ​ບັດ​ ການຕໍ່ຕ້ານ.

ຕິດ​ຕາມ​ກວດ​ກາ​ພື້ນ​ຖານ​ຫໍ​ສໍາ​ລັບ​ການ​ຕັ້ງ​ຖິ່ນ​ຖານ​, ຮອຍ​ແຕກ​, ການ​ເຊາະ​ເຈື່ອນ​ນ​້​ໍ​າ​ແລະ​ຄວາມ​ບໍ່​ຫມັ້ນ​ຄົງ​ຂອງ​ເປີ້ນ​ພູ​. ກວດ​ສອບ​ສາຍ insulator​, fittings ແລະ jumper ເຊື່ອມຕໍ່ສໍາລັບຄວາມເສຍຫາຍ, ມົນລະພິດແລະການໃຫ້ຄວາມຮ້ອນຜິດປົກກະຕິ. ເອົາວັດຖຸທີ່ເລື່ອນໄດ້, ຫຍ້າແລະ ເສດ​ເຫຼືອ​ການ​ກໍ່​ສ້າງ​ອ້ອມ​ຂ້າງ​ສະ​ຖານ​ທີ່ tower​.

ບັນທຶກຂໍ້ບົກພ່ອງທັງໝົດ ແລະ ປະຕິບັດການຈັດປະເພດການແກ້ໄຂ. ການຈັດການບູລິມະສິດແມ່ນຈໍາເປັນສໍາລັບຄວາມສ່ຽງທີ່ຮ້າຍແຮງເຊັ່ນ: ການບິດເບືອນໂຄງສ້າງແລະອຸປະກອນທີ່ແຕກຫັກ. ຫຼັງ​ຈາກ​ທີ່​ເກີດ​ອາ​ກາດ​ຮ້າຍ​ແຮງ​ລວມ​ທັງ​ລົມ​ແຮງ​, ພະ​ຍຸ​ຟ້າ​ຮ້ອງ​ແລະ icing​, ການ​ກວດກາ​ການ​ລາດຕະ​ເວນ​ພິ​ເສດ​ຕ້ອງ​ໄດ້​ຮັບ​ການຈັດ​ຕັ້ງ​ໃນ​ທັນທີ.

ຄວາມແຕກຕ່າງ & ຄວາມສຳຄັນ: 220kV Double Circuit Lattice Tower vs 500kV Lattice Steel Tower

ຄວາມແຕກຕ່າງທີ່ ສຳ ຄັນ

1.ແຮງດັນ & ການເກັບກູ້: ເສົາໄຟຟ້າຄູ່ 220kV ປະຕິບັດສອງວົງຈອນ 220kV ຢູ່ໃນໂຄງສ້າງຫນຶ່ງທີ່ມີໄລຍະຂະຫນາດນ້ອຍກວ່າໄລຍະແລະໄລຍະຫ່າງຂອງດິນ. ຫໍຄອຍ 500kV ເຮັດວຽກດ້ວຍແຮງດັນສູງພິເສດ ແລະຕ້ອງການການເກັບກູ້ໄຟຟ້າທີ່ໃຫຍ່ກວ່າເພື່ອຫຼີກລ່ຽງອາກາດແຕກ.
2.ໂຄງສ້າງ Tower & ຂະຫນາດ: 220kV towers ວົງຈອນຄູ່ແມ່ນຂ້ອນຂ້າງຫນາແຫນ້ນ. ເສົາໄຟຟ້າ 500kV ສ່ວນຫຼາຍແມ່ນສູງກວ່າ, ໜັກກວ່າ, ມີແຂນຂ້າມໃຫຍ່ກວ່າ ແລະ ມີພື້ນຖານທີ່ແຂງແຮງກວ່າເພື່ອທົນຕໍ່ແຮງລົມທີ່ໃຫຍ່ກວ່າ ແລະ ຄວາມເຄັ່ງຕຶງຂອງຕົວນຳ.
3.ຮູບແບບວົງຈອນ: ປະເພດ 220kV ໂດຍທົ່ວໄປຈັດສອງວົງຈອນຢູ່ໃນຫໍດຽວເພື່ອຊ່ວຍປະຢັດແລວທາງ. ມາດຕະຖານ 500kV towers lattice ສ່ວນໃຫຍ່ແມ່ນວົງຈອນດຽວເນື່ອງຈາກການຈໍາກັດການໄຟຟ້າຢ່າງເຂັ້ມງວດ; ຫໍຄອຍ 500kV ສອງວົງຈອນແມ່ນໄດ້ຖືກຮັບຮອງເອົາຫນ້ອຍລົງເລື້ອຍໆ.
4.ຄວາມອາດສາມາດຂອງລະບົບສາຍສົ່ງ: ສາຍ 500kV ສະຫນອງຄວາມສາມາດໃນການສົ່ງໄຟຟ້າຂະຫນາດໃຫຍ່ຫຼາຍສໍາລັບການຂົນສົ່ງພະລັງງານຫຼາຍທາງໄກ. ສາຍວົງຈອນຄູ່ 220kV ສ່ວນໃຫຍ່ແມ່ນດໍາເນີນການກະຈາຍພະລັງງານໃນພາກພື້ນແລະການສະຫນອງການໂຫຼດທ້ອງຖິ່ນ.

ຄວາມສໍາຄັນ

ເສົາໄຟຟ້າສອງເທົ່າ 220kV ປັບປຸງການນຳໃຊ້ທີ່ດິນໃຫ້ເໝາະສົມກັບເຄືອຂ່າຍໄຟຟ້າໃນເຂດຊານເມືອງ ແລະຕົວເມືອງ, ປັບປຸງຄວາມໜ້າເຊື່ອຖືໃນການສະໜອງພະລັງງານ ພາຍ​ໃນ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ພາກ​ພື້ນ​. ເສົາເສັ້ນໄຍ 500kV ປະກອບເປັນກະດູກສັນຫຼັງຂອງຕາຂ່າຍໄຟຟ້າຫຼັກ, ເຮັດໃຫ້ພະລັງງານທາງໄກ ການສົ່ງຜ່ານລະຫວ່າງຖານພະລັງງານແລະສູນການໂຫຼດ. ການເລືອກ tower ທີ່ຖືກຕ້ອງຈະດຸ່ນດ່ຽງຄ່າໃຊ້ຈ່າຍໃນການກໍ່ສ້າງ, ຊັບພະຍາກອນທີ່ດິນ, ຂະ​ຫນາດ​ສາຍ​ສົ່ງ​ແລະ​ຄວາມ​ປອດ​ໄພ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​.

Anbang ຂໍ້ໄດ້ປຽບຂອງ 220kV Double Circuit Lattice Steel Tower

(ປະມານ 200 ຄໍາ, ສະບັບເຕັກນິກການສົ່ງອອກຢ່າງເປັນທາງການ) 220kV Double Circuit Lattice Steel Tower ຂອງ Anbang ສະຫນອງທີ່ເຊື່ອຖືໄດ້, ວິທີແກ້ໄຂການສົ່ງຜ່ານຫົວທີ່ຄຸ້ມຄ່າສຳລັບຕາຂ່າຍໄຟຟ້າທົ່ວໂລກ. ການຮັບຮອງເອົາຄວາມເຂັ້ມແຂງສູງ Q355 / Q420 ເຫຼັກມຸມແລະ galvanisation ອາບນ້ໍາຮ້ອນຢ່າງເຂັ້ມງວດປະຕິບັດຕາມ ISO 1461, ຫໍຄອຍບັນລຸປະສິດທິພາບຕ້ານການ corrosion ດີກວ່າແລະເປັນ. ຊີວິດການບໍລິການອອກແບບ 50 ປີ, ເຫມາະສົມກັບຊາຍຝັ່ງທະເລ, ພູດອຍແລະດິນທີ່ສະລັບສັບຊ້ອນ.

ສະຫນັບສະຫນູນໂດຍທີມງານວິສະວະກໍາເອກະລາດ, Anbang ສະຫນອງການອອກແບບໂຄງສ້າງທີ່ກໍາຫນົດເອງຕາມມາດຕະຖານ IEC ແລະ GB ເພື່ອຕອບສະຫນອງຄວາມໄວລົມທີ່ຫຼາກຫຼາຍ, ການເຄືອບກ້ອນແລະຄວາມຕ້ອງການຂ້າມ. ຮູບແບບ lattice ທີ່ດີທີ່ສຸດຮັບປະກັນກົນຈັກທີ່ຫມັ້ນຄົງ ການແຜ່ກະຈາຍການໂຫຼດໃນຂະນະທີ່ຄວບຄຸມການບໍລິໂພກເຫຼັກໂດຍລວມ, ຕັດການລົງທຶນໂຄງການ.

ອົງປະກອບທັງຫມົດແມ່ນ CNC ປຸງແຕ່ງດ້ວຍການຈັບຄູ່ຂຸມທີ່ຊັດເຈນສໍາລັບການປະກອບຢູ່ໃນສະຖານທີ່ງ່າຍ. ສໍາເລັດການກວດກາກ່ອນການຈັດສົ່ງ ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງມິຕິລະດັບແລະຄຸນນະພາບການຍຶດ bolt. Anbang ໃຫ້ບໍລິການແບບຄົບວົງຈອນລວມທັງການແຕ້ມຮູບ ການເພີ່ມປະສິດທິພາບ, ການຜະລິດ, ການຫຸ້ມຫໍ່ແລະຄໍາແນະນໍາດ້ານວິຊາການ. towers ຂອງພວກເຮົາປະສິດທິຜົນຊ່ວຍປະຢັດ width ແລວເສດຖະກິດລະບົບສາຍສົ່ງສໍາລັບ ໂຄງການໄຟຟ້າໃນຕົວເມືອງ ແລະ ທົດແທນ, ຊະນະການຮັບຮູ້ທີ່ສອດຄ່ອງຈາກຜູ້ຮັບເໝົາ EPC ແລະຜູ້ປະກອບການໄຟຟ້າທົ່ວໂລກ.

FAQs — 220kV Double Circuit Lattice Steel Tower

ເຫມາະສໍາລັບລາຍການ, ເອກະສານວົງຢືມ & ການສື່ສານລູກຄ້າ

Q1: ຫໍຄອຍເຫຼັກກ້າຂອງວົງຈອນສອງເທົ່າ 220kV ແມ່ນຫຍັງ?

A: ມັນເປັນຫໍສາຍສົ່ງເທິງຫົວທີ່ບັນຈຸສອງວົງຈອນພະລັງງານ 220kV ເອກະລາດຢູ່ໃນເຫຼັກເສັ້ນຫນຶ່ງ. ໂຄງສ້າງ. ມັນຊ່ວຍປະຫຍັດແລວທາງທີ່ດິນເມື່ອປຽບທຽບກັບສອງສາຍ tower ວົງຈອນດຽວແຍກຕ່າງຫາກ.

Q2: ຫໍຄອຍຂອງເຈົ້າປະຕິບັດຕາມມາດຕະຖານໃດ?

A: ພວກເຮົາປະຕິບັດຕາມມາດຕະຖານແຫ່ງຊາດ GB, ຂໍ້ກໍານົດຂອງ IEC. ພວກເຮົາສາມາດປັບການອອກແບບຕາມຄວາມຕ້ອງການຂອງລູກຄ້າສໍາລັບ ການໂຫຼດລົມ, ຄວາມຫນາຂອງກ້ອນແລະສະພາບແວດລ້ອມພາກພື້ນ.

Q3: ວັດສະດຸເຫລໍກແລະການຮັກສາການກັດກ່ອນທີ່ທ່ານຮັບຮອງເອົາ?

A: ວັດສະດຸຕົ້ນຕໍ Q355B / Q420B ເຫຼັກມຸມ. ອົງປະກອບທັງຫມົດຮັບຮອງເອົາການ galvanization ອາບນ້ໍາຮ້ອນ (ISO 1461) ເພື່ອຮັບປະກັນຍາວ ອາຍຸການຕ້ານການ corrosion.

Q4: ຊີວິດການບໍລິການການອອກແບບແມ່ນຫຍັງ?

A: ຊີວິດການບໍລິການການອອກແບບມາດຕະຖານເຖິງ 50 ປີພາຍໃຕ້ເງື່ອນໄຂການບໍາລຸງຮັກສາປົກກະຕິ.

Q5: ສະພາບພູມສັນຖານອັນໃດທີ່ຫໍຄອຍເຫຼົ່ານີ້ເໝາະສົມກັບ?

A: ເຫມາະສໍາລັບເຂດຊານເມືອງ, ເຂດພູດອຍ, ຂ້າມແມ່ນ້ໍາ, ທາງດ່ວນ / ທາງລົດໄຟ, ຟາມພະລັງງານລົມແລະພະລັງງານແສງຕາເວັນ ສາຍຂາອອກທີ່ມີຄວາມກວ້າງຂອງແລວທາງທີ່ຈໍາກັດ.

Q6: ທ່ານສາມາດສະຫນອງການອອກແບບຫໍຄອຍທີ່ກໍາຫນົດເອງໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ທີມງານວິສະວະກໍາຂອງພວກເຮົາສາມາດເພີ່ມປະສິດທິພາບຕົວແບບ tower, ຄວາມສູງ, ຮູບແບບຂ້າມແຂນໂດຍອີງໃສ່ຂໍ້ມູນການສໍາຫຼວດເສັ້ນທາງ, ລົມ ຄວາມໄວ, ສະພາບ icing ແລະຄວາມຕ້ອງການຂ້າມ.

Q7: ຂະບວນການກວດກາການຜະລິດຂອງທ່ານແມ່ນຫຍັງ?

A: CNC ຕັດ, ເຈາະ, ປະກອບການທົດລອງ fitting ກ່ອນທີ່ຈະ galvanizing. ການກວດສອບຂະຫນາດ, ຄວາມຫນາຂອງ galvanizing ການທົດສອບແລະການກວດກາການໂຫຼດຈະຖືກປະຕິບັດກ່ອນການຂົນສົ່ງ.

Q8: ຄວາມສ່ຽງຕົ້ນຕໍທີ່ຈໍາເປັນຕ້ອງເອົາໃຈໃສ່ສໍາລັບການດໍາເນີນງານຂອງ tower circuit double ແມ່ນຫຍັງ?

A: ເມື່ອຫໍຄອຍເສຍຫາຍ, ວົງຈອນທັງສອງອາດຈະຖືກລົບກວນ. ການບໍາລຸງຮັກສາເປັນປົກກະຕິກ່ຽວກັບການແຫນ້ນ bolt, ການເຄືອບຕ້ານການ corrosion, ການຕັ້ງຖິ່ນຖານຂອງພື້ນຖານແລະການຕໍ່ຕ້ານດິນແມ່ນຕ້ອງການ.
